Paso 1: Circuito de LED
Te tiene que gustar esta muy simple LED circuito. .... Sólo cuatro componentes como el diodo emisor de luz.

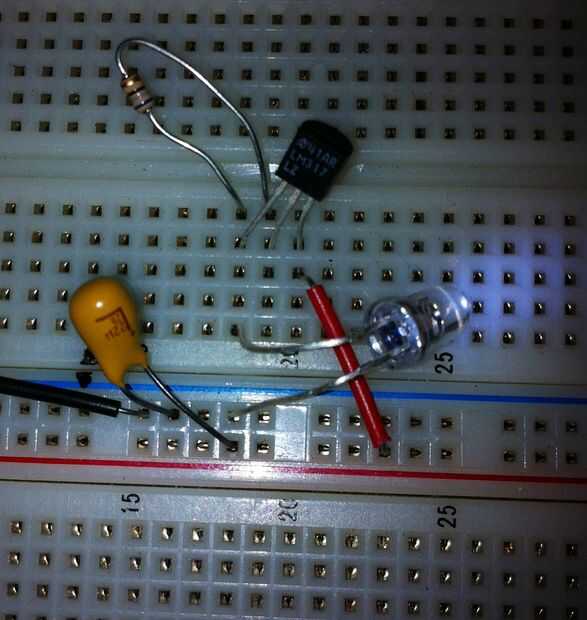

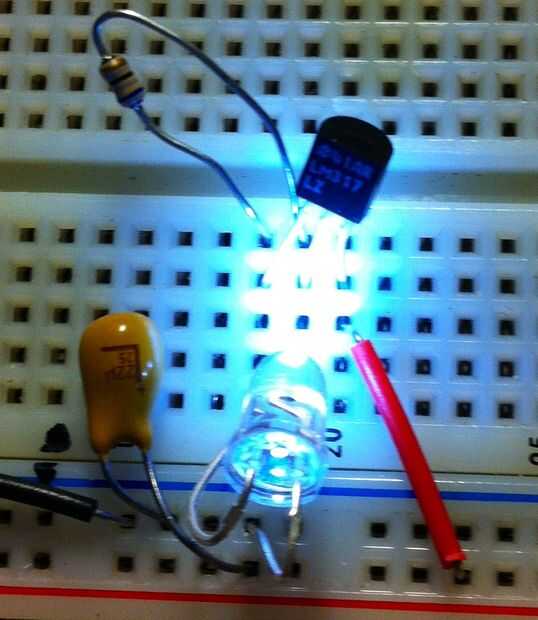

Todavía el circuito vale pan embarque antes de la publicación
Funcionamiento del circuito;

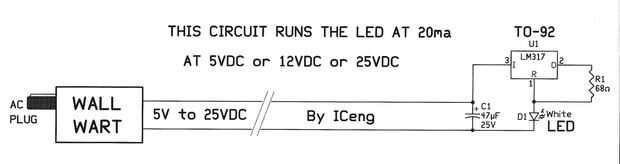

Ver el diagrama del circuito. Una fuente DC normal tiene un 3' a 4' pies de cable y como tal
es buena práctica poner un condensador en el otro extremo donde los occures de regulación, para evitar micro power drop outs.
El LM317 y una resistencia de 68 ohm hacen un regulador de corriente constante estándar que se establece
a unos 20 miliamperios en serie con cualquier LED.
Los componentes;
- Un LED blanco de su elección.
- Un LM317LZ regulador a-92
- Una resistencia de 1/8 Watt de 68 ohmios.
- Un tantalio 22uF a 47uF 25V condensador.
- Una pequeña verruga de la pared (5V a 24 voltios de corriente continua de salida)
- Un Coaxial que conecte el receptáculo.
Nota especial
Usted puede utilizar un regulador de TO-220, así como el paquete más pequeño de la a-92.

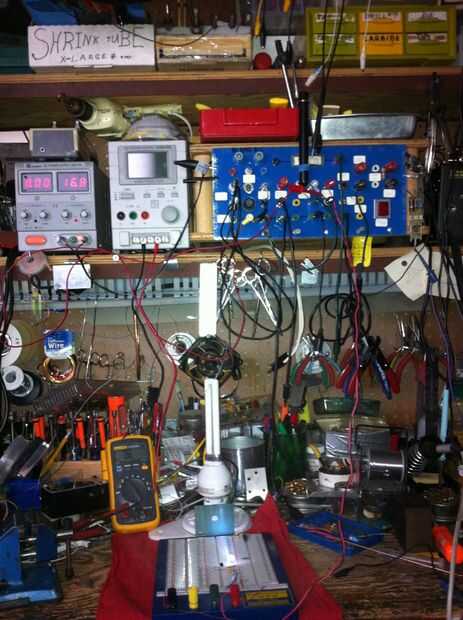

Ver un banco de trabajo electrónica desordenados (No claro plano:)

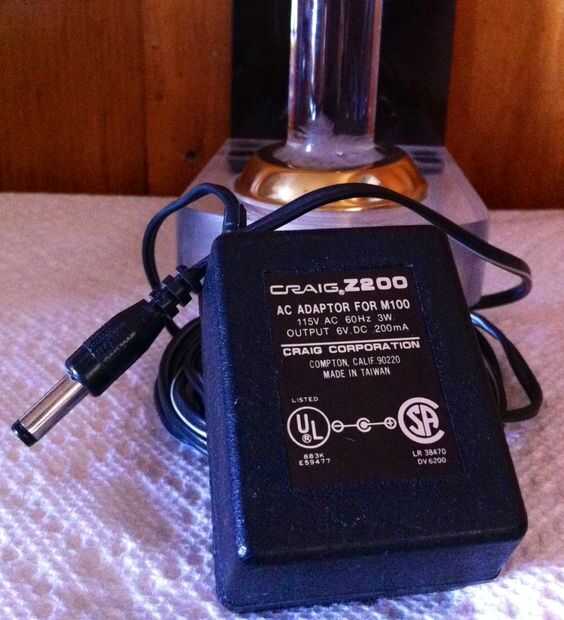

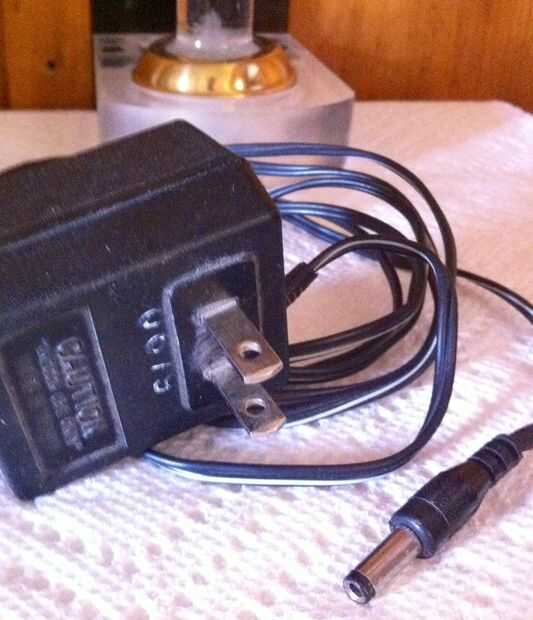

Usé la fuente más pequeña que tiene una (6Volts DC salida capaz de 200 ma) y
un enchufe Coaxial entrega
