Paso 3: materiales
Los componentes necesarios para construir una punta ligera son básicamente:
- Un programable Micro controlador unidad (MCU).
- Una unidad de medición inercial (IMU).
- Una barra de LEDs.
- Cualquier tipo de interruptores.
- Una fuente de energía portátil.
La lista de últimos es demasiado general y puede ser suficiente para los fabricantes más experimentados por ahí. Al elegir todos los componentes, es importante asegurarse de que los niveles de energía en todos los componentes son compatibles (3.3 o 5 volts). La pluma ligera sólo utiliza componentes de 5V, aquí está la lista detallada:

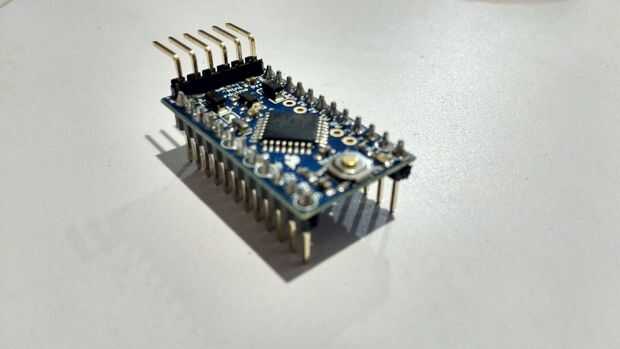

- Arduino Pro mini, la versión 5V.

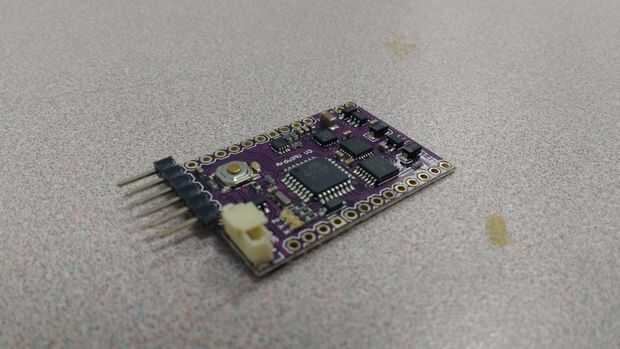

- ArduIMU V3, sólo funciona con 5V.

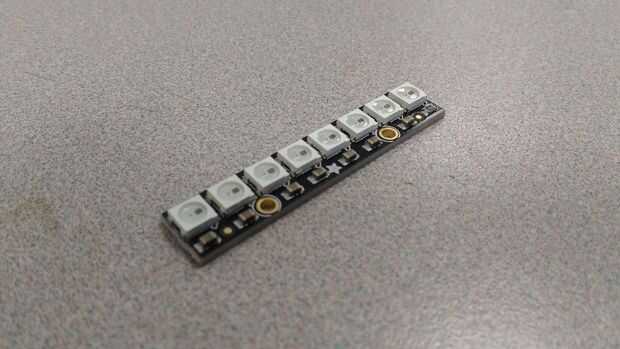

- barra de 8 led Neopixel . Trabaja con 5volts, requiere un capacitor de 1000uF y una resistencia de 470 ohm.
- Los micro interruptores. Junto con algunas resistencias de pull-up (330 ohmios será suficiente).
- La pluma ligera descrita aquí utiliza un cable USB y un cargador portátil de teléfono celular como fuente de energía.
Cargadores de teléfono celular portátil son muy comunes estos días y consisten básicamente en una batería grande. Porque la energía viaja a través de dos de las cuatro líneas de un cable USB, un cable viejo era repurposed para alimentar la semilla de luz.
Si se ejecuta en problemas sobre cómo a los componentes de interfaz con los niveles de potencia diferentes, puedes echar un vistazo a esta muy bien escrita PDF.
ArduIMU ha sido descontinuado en Sparkfun, pero hay un montón de opciones para medir la posición absoluta. Mi recomendación es este breakout Junta IMU de Adafruit. Parece realmente impresionante, es 3,3 v y 5V compatible, dejándole una plétora de MCU compatibles a eligieron de.
