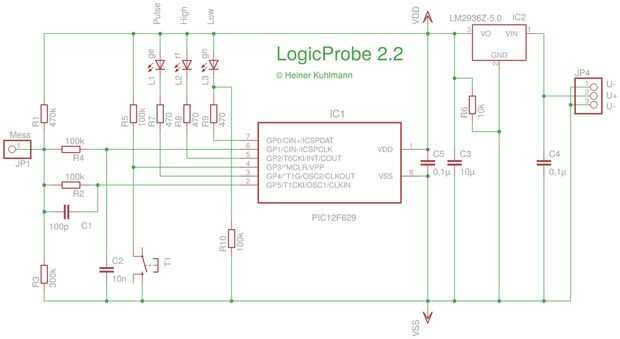

Paso 1: Circuito de la LogicProbePic
El LogicProbePIC se basa en un PIC12F629 y utiliza un regulador de voltaje LDO de LM2936.
El LogicProbePIC es alimentada por una fuente externa. Se trata en la mayoría de los casos probada de la fuente del circuito digital.
Incluye sólo un pocos resistores, condensadores y tres LEDs. Un botón puede utilizarse para controlar la LogicProbePIC.
Las resistencias de valoradas alto en la entrada evitar la sonda a ser dañados por las altas tensiones de entrada hasta +-30V. El regulador de voltaje smart LM2936 resiste voltajes hasta +-40V.
Una descripción detallada está en el diseño ot el LogicProbePIC.
