Paso 4: Tablero de la LogicProbePIC
Todos los componentes son estándar pero el SMD condensadores C1, C2 y C3.

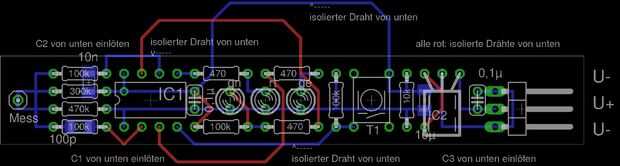

La construcción de LogicProbePIC en una veroboard. Todos los componentes se colocan en la parte superior pero C1, C2 y C3 se colocan en el lado soldaduras. Las conexiones azul son conexiones estándar en el lado soldaduras de la veroboard. Las conexiones de red y los azules con "isolierter Draht von unten" son conexión con cables aislados.
Las conexiones a la fuente de alimentación pueden conectarse a la clavija o simplemente soldadas.
Una persona con experiencia puede construir el LogicProbePIC en unas horas.
El caso es simplemente un tubo del encogimiento transparente:
- Usted puede mostrar su construcción,
- los LEDs son visibles y
- el pulsador puede ser activado.
