Paso 2: Hacer tu PCB
Grabado de la placa:

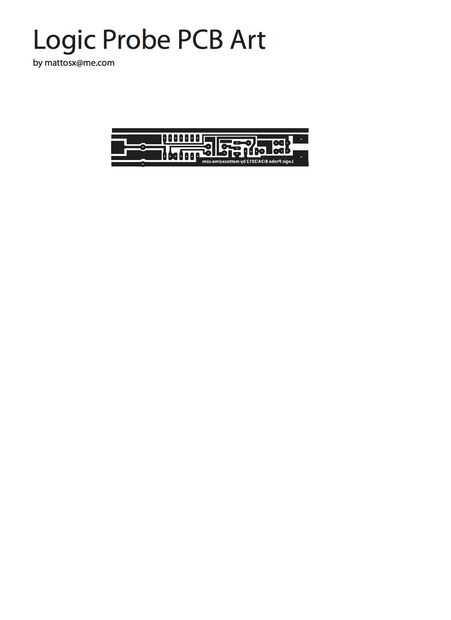

1) arena ligeramente el tablero revestido de cobre. Esto parece hacer el palillo del patrón mejor.
2) ajuste la impresora láser en la densidad de toner max
3) imprimir el arte de PCB en papel de revista. Puede atascar un par de veces, pero da grandes resultados. Las revistas más caras tienen papel ligeramente más grueso y se atasca de forma menos frecuente que las revistas más baratas.
4) el arte de PCB en la placa a temperatura máxima de la plancha de hierro. Aplique mucha presión durante 15 minutos. Hierro con mucha presión alrededor de los bordes. El patrón tenía una tendencia a ser pobre hacia los bordes sin atención suficiente al hierro allí.
5) sumerja en agua para disolver el papel. Retire cualquier exceso de papel.
6) fijar los restos quebrados con un sharpee.
7) grabado en cloruro férrico que se puede llegar a Radio Shack.
