Paso 4: Sistema eléctrico
Es momento de hacer las conexiones.
Materiales
- Modificado MOT
- Ventilador
- Cable para extensión
- Interruptor de palanca
- Interruptor de seguridad de las Naciones Unidas microondas
- Pijas pequeñas quepan en los hoyos de la base del MOT

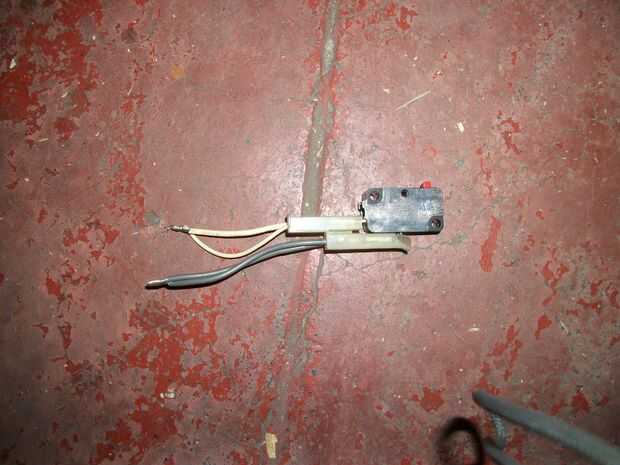

Al final se incluye también un diagrama eléctrico para facilitar este paso. El interruptor de seguridad se puede conseguir en algún taller de reparación de aparatos, es el impide el paso de corriente cuando la puerta está abierta. Nosotros lo usaremos el de operar para MOT.
Como se ve en las imágenes el cable de alimentación tiene un cable blanco, uno negro y el verde es la tierra.

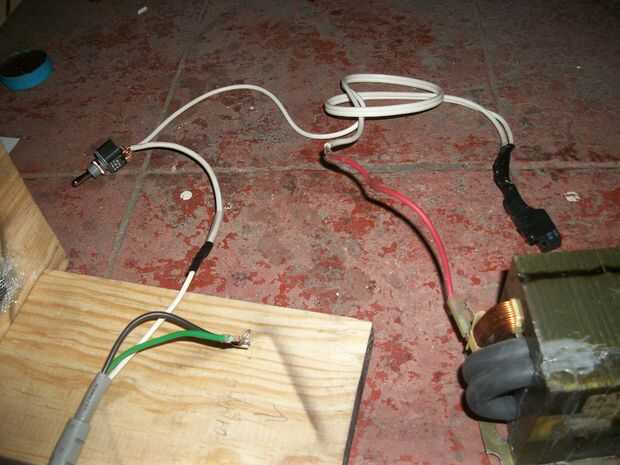

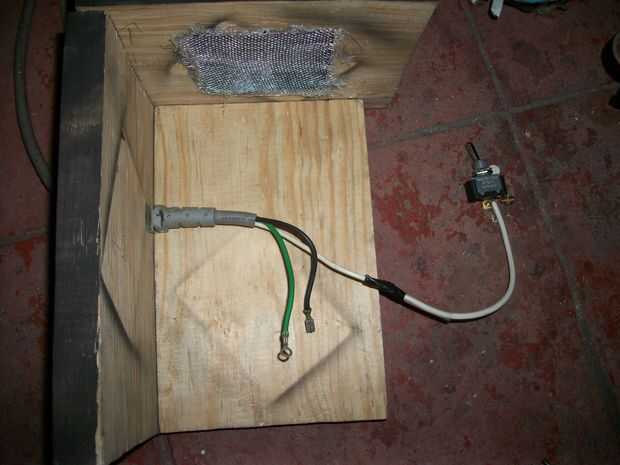

1. Conectamos un cable entre el cable blanco de entrada y una terminal del interruptor de palanca.

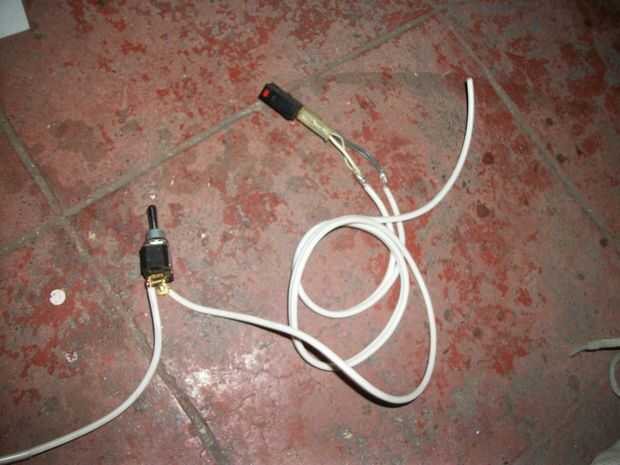

2. Conectamos un cable más largo (aprox. 50cm) entre la otra terminal de la palanca y el interruptor de seguridad.
3. Conectamos el otro lado del interruptor de seguridad a una de las terminales de la toma primaria del MOT.

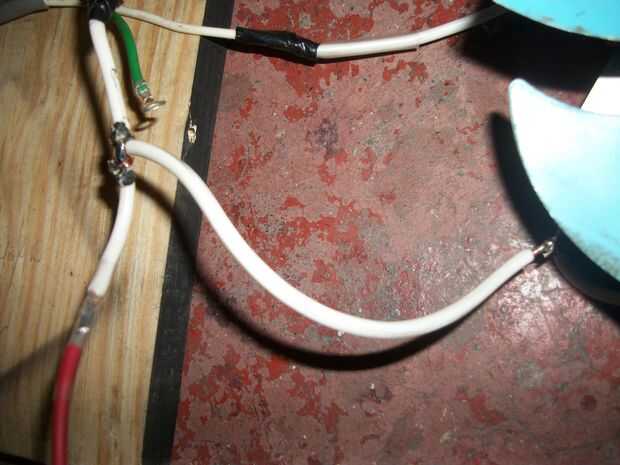

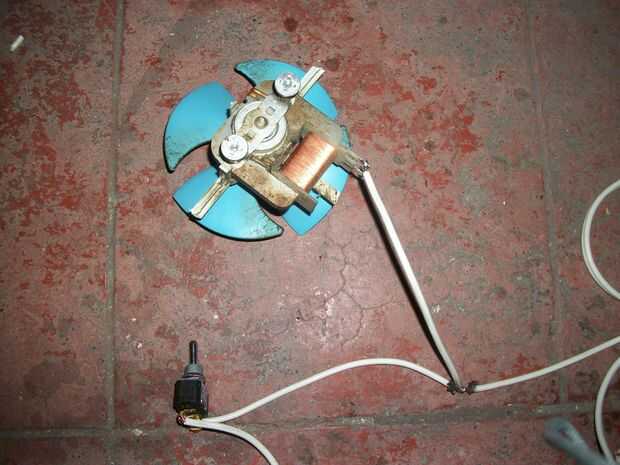

4. con un metal caliente podemos quemar el aislante para exponer un poco del cable de la alimentación al interruptor de va de palanca. (paso 1) Ahí conectamos un cable a una de las terminales del ventilador.

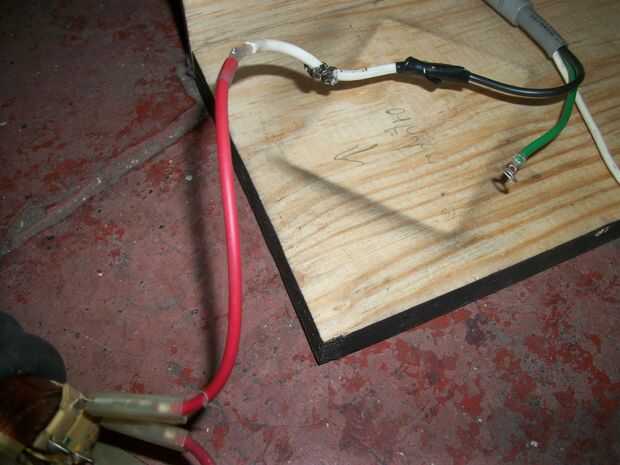

5. Conectamos otro cable desde el cable negro de la alimentación hacia la otra terminal del transformador. Le hacemos también una abertura un cable de este.
6. Finalmente conectamos un cable entre la abertura y la otra terminal del ventilador
Debemos asegurarnos de todas las conexiones estén seguras y aisladas. Es recomendable unirlas con cautín y soldadura. El de conectamos de una vez terminadas las conexiones del cable de alimentación a la corriente y comprobamos lo siguiente:
1. Al Kinnickinnic a la corriente no debe encenderse nada en la máquina.
2. Al activar el interruptor de palanca se debe situado el ventilador pero NO el MOT.
3. Al presionar el botón del interruptor de seguridad se debe situado el MOT.

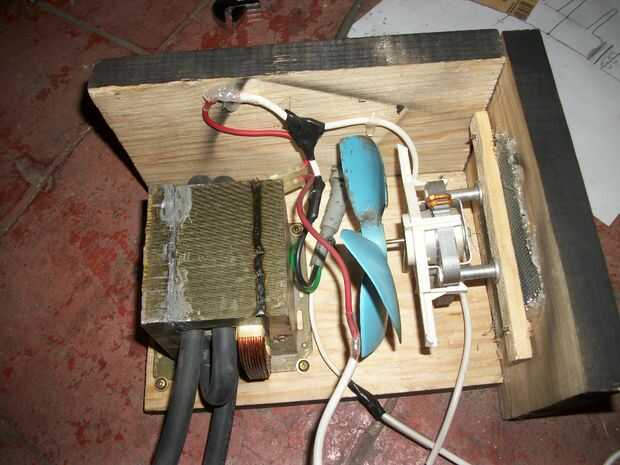

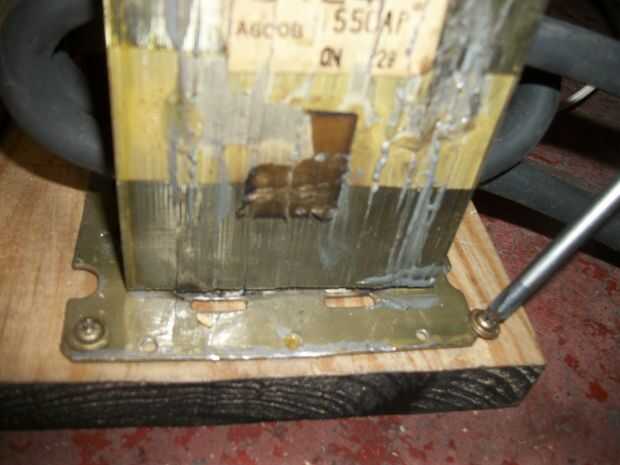

Si las conexiones son correctas ya podemos instalar el ventilador y el MOT en la caja. En la imagen se ve el ventilador Active campo sujeto con tornillos a la pared B y el MOT Active campo sujeto a la base con las pijas pequeñas. El cable verde de tierra también lo sujetamos a la base del MOT. Podemos usar silicón o grapas para pegar los cables a las paredes y que no estorben el ventilador.
