Paso 6: Brazos de los electrodos
Materiales:
- Brazos (están en los planos pero NO están dibujados en tamaño real)
- 4 terminales de batería (al menos dos deben tener una entrada de agujero)
- Clavos largos
- 4 uniónes pecado-aleta de 2 pulgadas
- 2 resortes o bandas dilatation

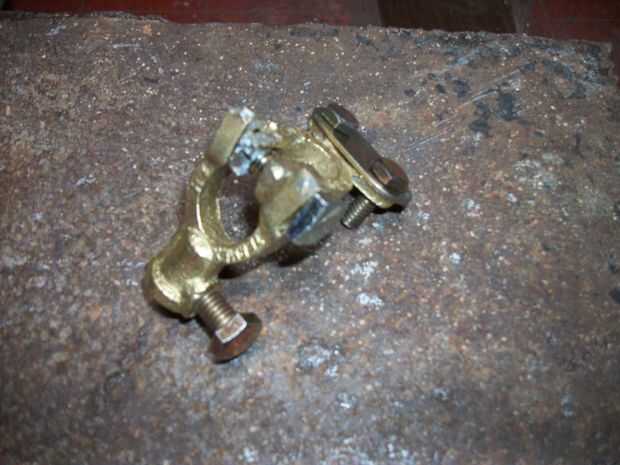

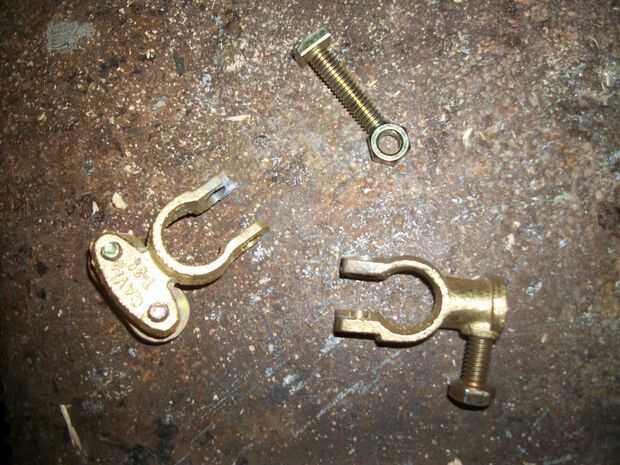

El primer paso es el más difícil. Cada brazo usará dos terminales para batería. Se deben unir dos terminales de forma una quede dentro de la otra en un ángulo de 90 °. (ver imagen)

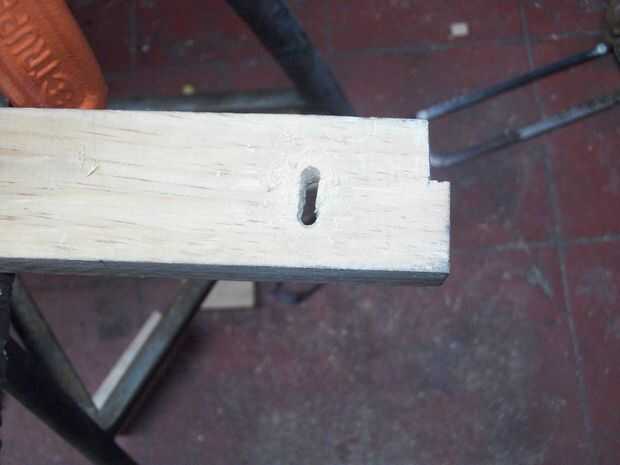

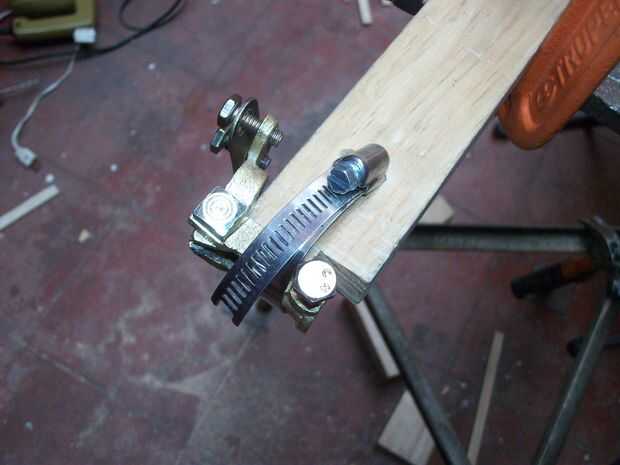

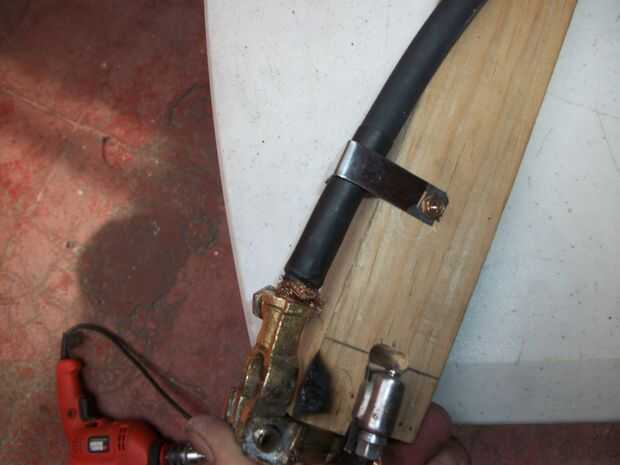

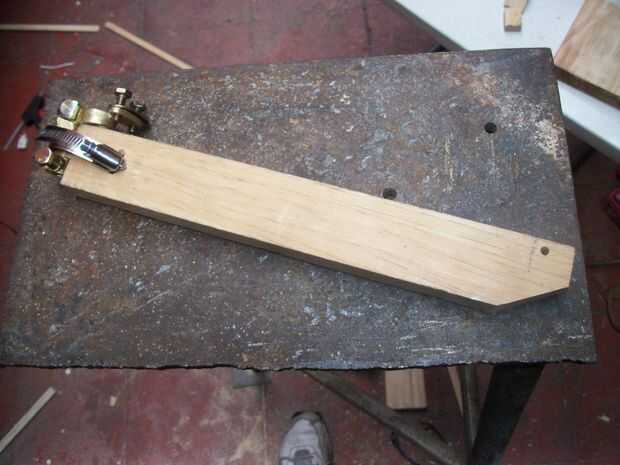

Para armar el electrodo perforamos una apunte un 1,5 pulgadas del extremo del Brazo. También cortamos una muesca para acomodar la terminal. Usando una abrazadera pecado fin sujetamos las terminales al brazo. Estos pasos lo repetimos con el otro electrodo.

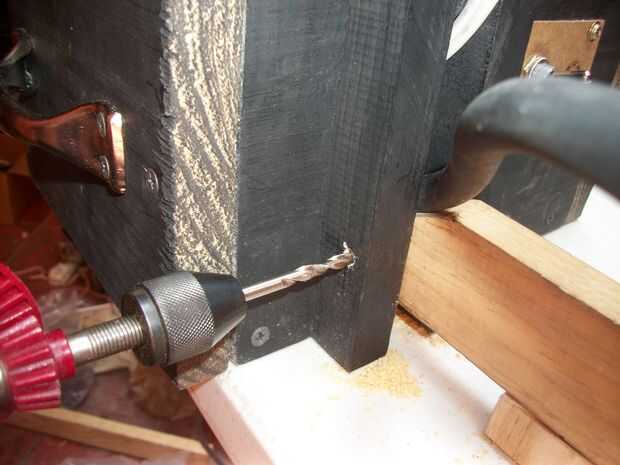

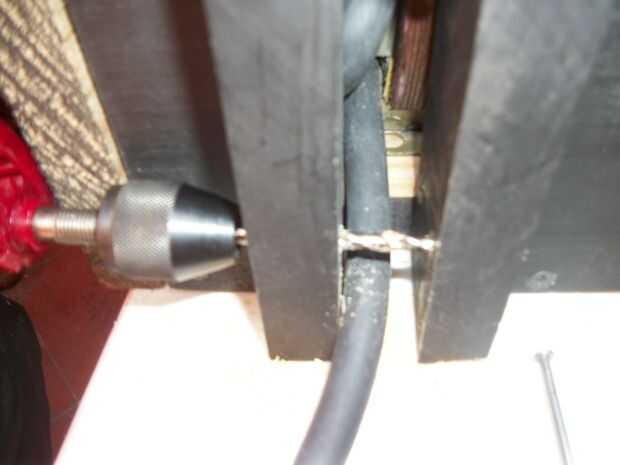

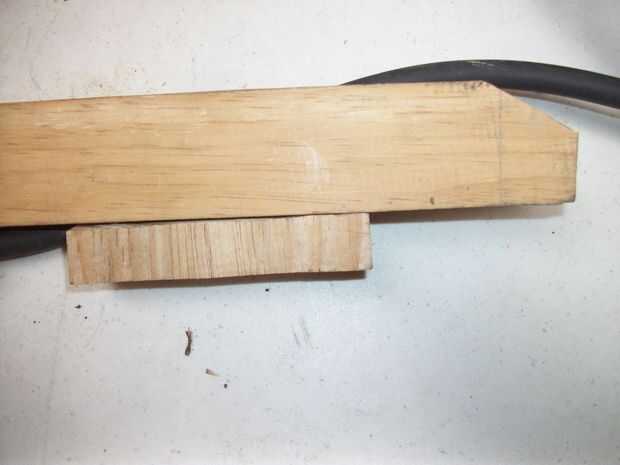

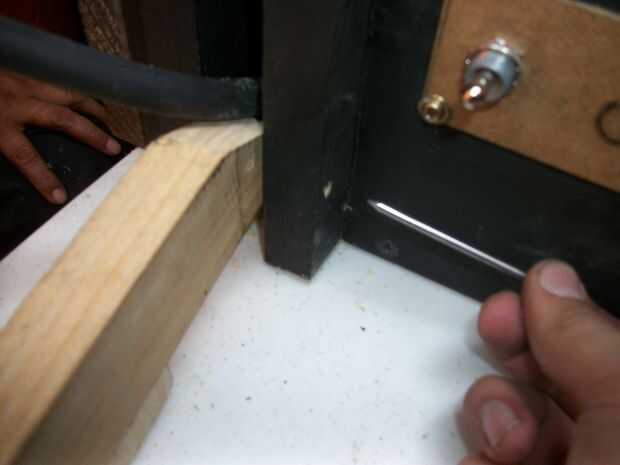

Para montar el brazo de abajo en los soportes de la punteadora lo introducimos aproximadamente una pulgada. De ser necesario cortamos un ángulo en el extremo del Brazo para no aplastar el cable. Después fijamos el cable a la terminal y cortamos una tira de una de las uniónes para con esta fijar el cable al Brazo. Usando algún sobrante de madera le añadimos una tira al Brazo por la parte de abajo para se apoye sobre esta tira. Para fijar el Brazo de abajo una a la caja debemos introducirlo entre los soportes y hacer una perforación atraviese el soporte, el brazo, y el otro soporte. La perforación debe permitir los clavos largos entren fácilmente. Por último introducimos un clavo largo para unir el Brazo a los soportes. Yo usé clavos de 3 pulgadas.

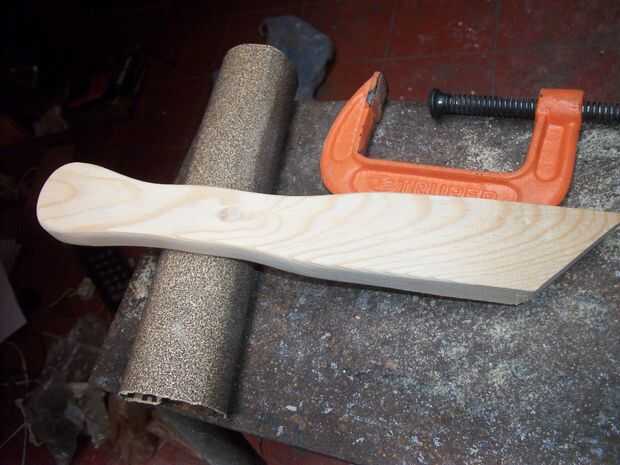

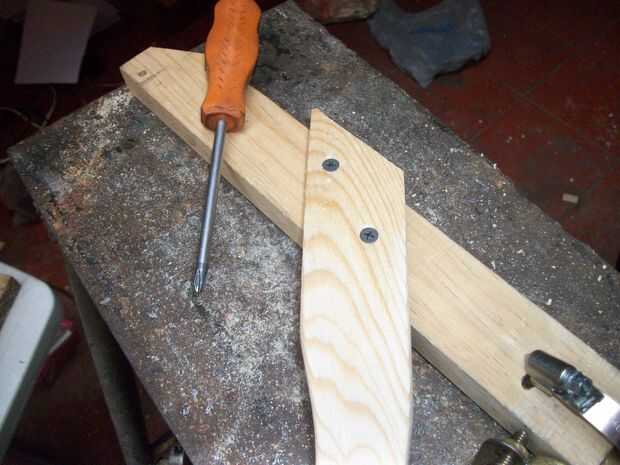

El Brazo superior tiene un armado similar pero lleva una palanca. Los planos de la palanca están a tamaño real y pueden ser cortados con una sierra caladora. La palanca se atornilla en la posición más cómoda para el usuario y se fija el cable. Se hacen los agujeros para el clavo y se ensambla el Brazo. Los electrodos se desarman para pintarse.

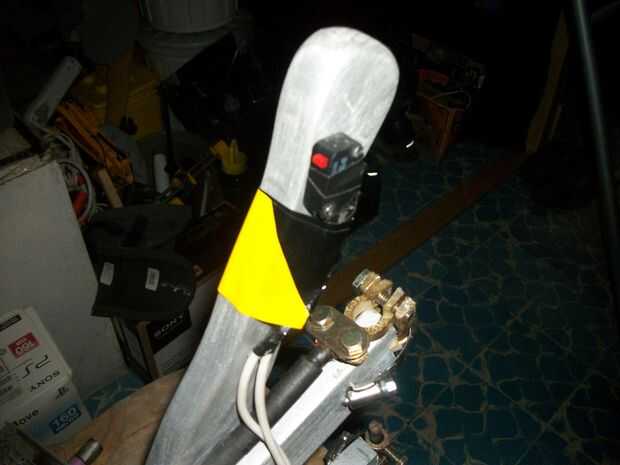

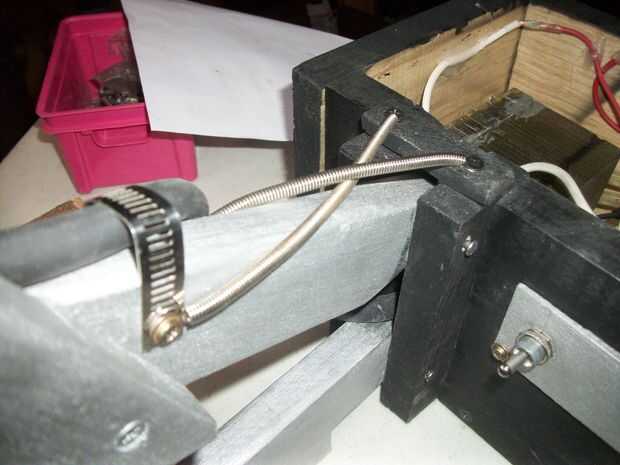

Una vez pintado el Brazo superior fijamos el interruptor de seguridad en una posición cómoda. Se puede hacer con tornillos o clavos pequeños. Por último usamos ligas o resortes para mantener los brazos abiertos.
