Paso 7: vivienda de diodo del laser
En este paso usted estará haciendo una cubierta para el diodo láser y la lente de enfoque. Utilicé un pequeño bloque de aluminio de. 5"x.5"x.25 ". Usted también querrá usar aluminio debido a su capacidad para disipar el calor, haciendo el láser duran mucho más tiempo.
(1) buscar la ubicación donde desea que el láser para salir de la caja USB. (la luz de mi láser sale fuera la parte posterior de la unidad)
(2) ahora que sabes donde vas a poner el láser, desea construir una vivienda para ella. Áspero a la parte exterior del bloque a la forma general del interior de la carcasa del USB. (Usé un molino de mano para el exterior de mi bloque, en bruto pero un archivo de mano funciona bien, un buen archivo quita metal muy rápidamente)
(3) ahora está recibiendo a la parte delicada, tendrá que taladrar dos orificios, uno para el exterior del diodo láser y otro para el ajuste de la lente roscada. (ambos orificios estarán en el mismo lugar, pero el agujero para el caso del láser será mayor en tamaño y más cortos en profundidad que el orificio para la lente de enfoque, esto le permitirá a la parte posterior de su láser nivelarse con su vivienda de láser) El diodo podría ser un tamaño diferente a la mía, por lo que tendrá que esperar a ver lo que se obtiene de un laser averiguar su tamaño.
(4) perforar el segundo orificio para la lente de enfoque. Este agujero tendrá que ser lo suficientemente grande para el tornillo y el tornillo de ajuste tendrá que ser lo suficientemente grande como para sostener la lente en el lado abierto. (Puse mi lense en unos tornillos de fijación diferentes para encontrar que se llevó a cabo mejor, terminó siendo un tornillo 6mm) una vez que sabía que el tamaño de los tornillos encuentra el taladro adecuado para hacer un agujero de 6mm roscado.
(5) ahora que tiene los dos agujeros perforados, necesita usar su llave para hacer roscas para la lente de ajuste. (cuando esta utilice unas gotas de aceite).
(6) presentar los bordes y limpie la carcasa antes de poner nada en ella, no quiere destruir su nuevo diodo láser o rayar la lente de enfoque.

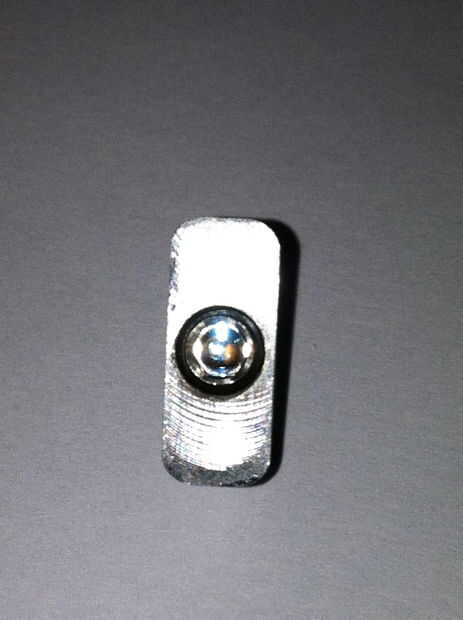

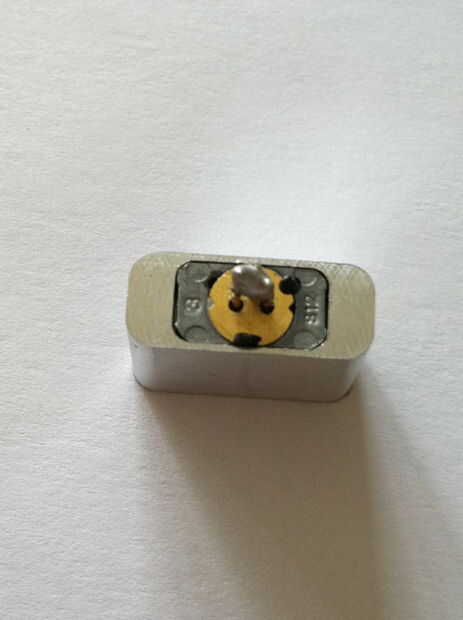

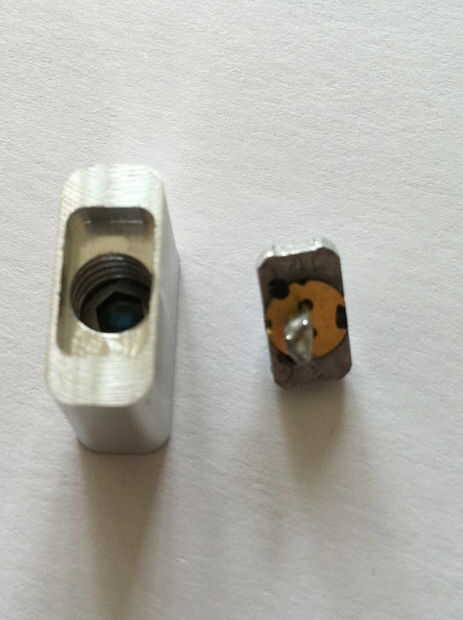

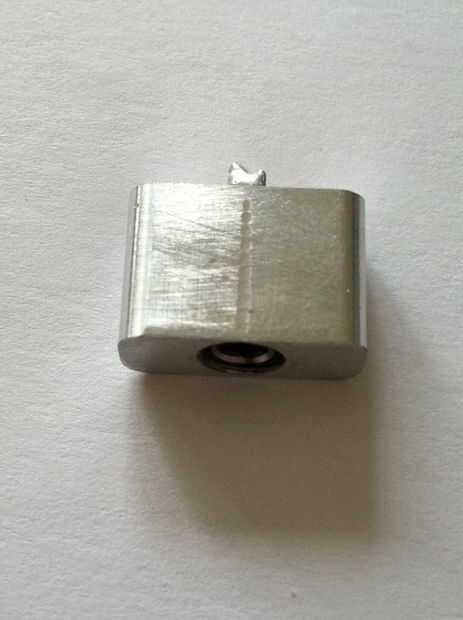

Cuando todo termine, debe tener algo parecido a las fotos que tengo.
