Puntero láser (1 / 6 paso)

Paso 1: La materia

Piezas

• Host de láser (el exterior del cuerpo, cubierta)

Éste es hasta usted. La manera más barata, más fácil es comprar un 650nm o 660nm (todos hemos visto color de juguete de gato rojo) Indicador chino de eBay y el intercambio justo hacia fuera con un mejor y más exótico color (longitud de onda) de su elección. Usted puede conseguir tan creativo como quieras. Utilice una pistola de juguete, un arma real o incluso 3D impresión láser todo. Use su imaginación!

• Diodo

Por favor vote en la parte superior de la página. Realmente necesito una impresora 3D!

Esta versión utiliza el 685nm 35mW HLD685035K5J. Si usted desea utilizar este uno, simplemente busca ese número de pieza en eBay. Es un hermoso rojo oscuro con un tono violáceo muy leve. Si el rojo no es lo tuyo, solo busca 'diodo'.

• Módulo de

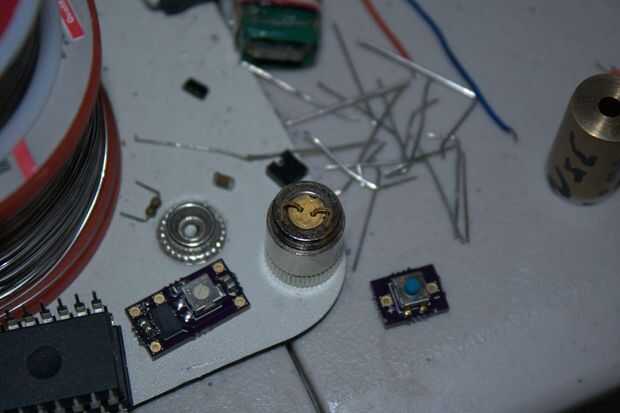

5,6 mm 12x30mm AixiZ estilo módulo
También hay 3,8 mm y diodos de láser de 9mm, así como algunos otros paquetes que no desea utilizar si se trata de su primera compilación.

• Controlador de diodo láser

Evitar conductores del LED! Pueden enviar picos actuales que matan los diodos del laser!
Comprar uno que tiene la gama derecha actual y voltaje de entrada para el diodo y un voltaje para que coincida con sus celdas.

• Encender (si el conductor no tiene uno)
• Objetivo (si no se incluye módulo de w)
• De iones de litio o LiMn o celdas (en función de la tensión que necesita)

Recomiendo comprar de lrsales en eBay para conseguir las mejores células.

• Separador de la batería (si su host tiene más de sus células)

Trate de buscar 'separador de batería' en eBay.

• Cable con aislamiento de silicona
• Tubería del encogimiento del calor (Se utiliza si hay cables expuestos o cables que pueden comunicarse con host o módulo)
• Resorte de la batería

Esta versión utiliza uno de un viejo televisor remoto o algo.

Herramientas

• Gafas de seguridad

  Estos no son absolutamente necesarios si tiene cuidado, a menos que usted decide ir con un diodo > 35mW. Cualquiera más que esto y necesitan. No compre de eBay o Amazon gafas, como la mayoría de ellos no funcionan. Nunca intencionalmente mire directamente cualquier láser, incluso con gafas de seguridad, aunque parece que no funciona correctamente.

  Hasta 2mW directamente en un ojo es suficiente para causar daño si hay tiempo suficiente. Por favor, por favor, cuídate! Sólo tienes un par de ojos.

• 5 minute epoxy
• Correa ESD (Se debe llevar a veces cuando manejo diodos del laser y asociados cableado)
• Soldadura de hierro
• De la soldadura
• Flujo de soldadura
• Prensa conjunto de diodo
• Tornillo de banco o prensa arbor
• Drivers de teclas/torx destornilladores/allen (algunos hosts necesitarlos)
• Alicates de punta (flexión, formando conductores)
• Pinzas (Para el manejo del diodo sin tocar la ventana y lentes)
• Martillo (para cuando las cosas van realmente mal)
