Paso 2: Construir la base.
Quería que encajaría en mi teléfono sin tener que sacar la caja existente. Sacar constantemente envejece, así que basé mi modelo de clip en dimensiones ligeramente más grandes de teléfono.
El clip es realmente sólo una serie de protuberancias:
1. esbozar las dimensiones externas del teléfono, creando un perfil. (profundidad y altura)
2. construí un. 25" shell utilizando la herramienta de desvío. Seleccione el boceto de perfil del teléfono y utilizar la herramienta (bajo el icono desplegable de bosquejo). Efectivamente debería dar 2 rectángulos concéntricos.

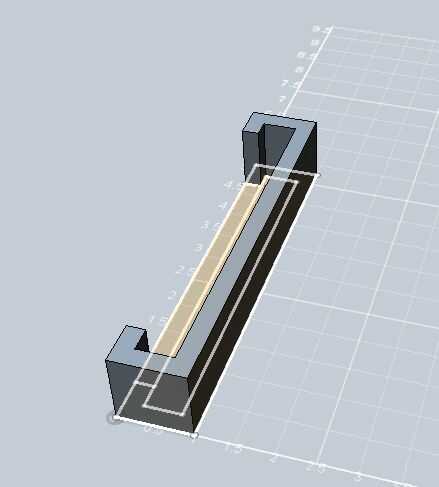

3. Si usted imagina que su teléfono se ajusta dentro del rectángulo interior, te imaginas donde el labio debe terminar cuando envuelve el teléfono. Hice. 5", arbitrariamente. Luego, con la herramienta polilínea (otra vez, bajo el menú desplegable dibujo), puede crear las terminaciones. (Ver primera imagen)
4. luego, usando la función de extrusión (en construcción), seleccione el área del boceto que hemos construido. Se debe hacer un alto 'C'. Había sacado lo 1". Si se ve bien, pulse Enter para cometer.

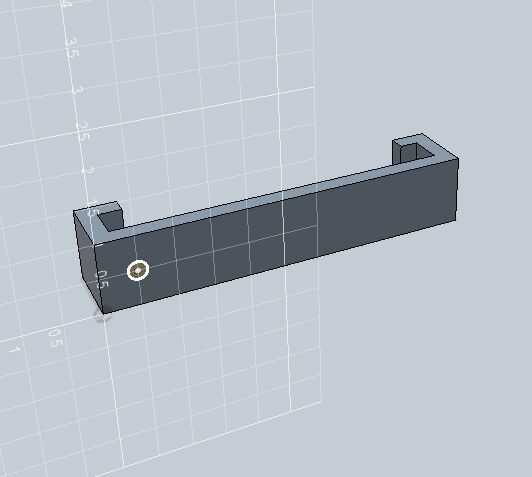

5. cree un agujero para el pasador. Ya que estamos utilizando varilla de 1/4", quería tamaño abajo un poquito para ser ajustada. Ir a dibujo > círculo de herramienta y seleccione la parte de atrás de la 'C' como el plano para empezar a dibujar sobre. Tenga cuidado, a veces la herramienta de dibujo del círculo por defecto al radio, no de diámetro. Tamaño del círculo a. 24", oprimir la tecla Enter para cometer.
6. ahora puedes hacerlo otra protuberancia, pero esta vez, use la opción de cortar, en lugar de la predeterminada, nuevo sólido. Puede arrastrar la extrusión a través del clip, o lo precisamente para cortar a través de. 25".

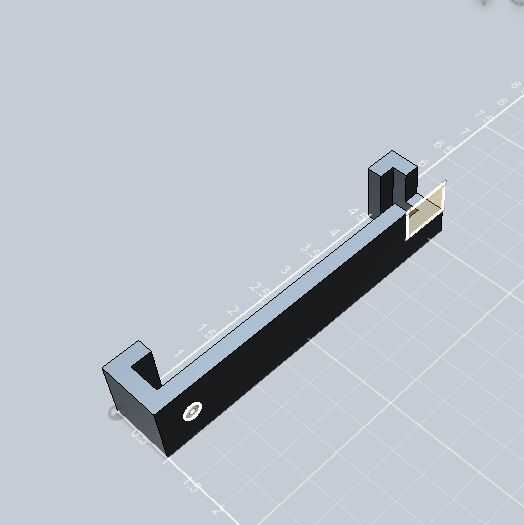

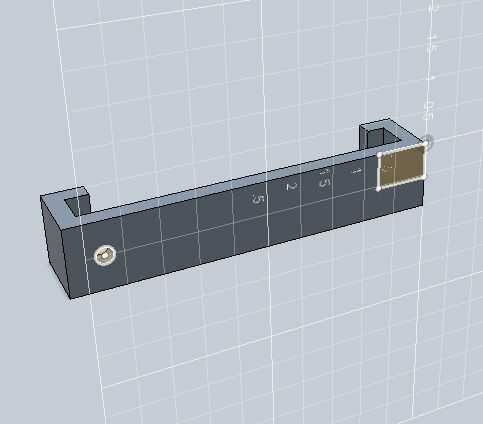

7. por último, sabía que deseaba que la espiga que justo debajo de la cámara, así que corte una sección para dejar la peek de cámara a través de. Hacer otra protuberancia (1.25" x. 5" estaba bien para mí). Esto permitirá que el clip de ajuste sobre la sección de cámara sin obstruir la lente.
