Paso 5: Resultados, reflexiones

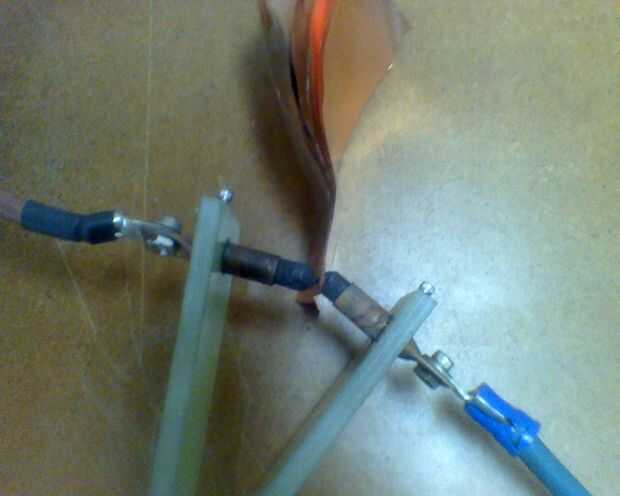

Con todo, este sistema funciona bastante bien para unir hojas de cobre hasta alrededor de 25 milésimas de pulgada (para todo el mundo que vive fuera de Estados Unidos, un "mil" es de 0,001 pulgadas o.0254 mm) espesor (mils hasta 50 total). Desde mi temprana experimentación con tensión de banco, creo que la capacidad de la soldadura (es decir, el grueso de la acción posible) sólo aumentarían con los condensadores más (y de tal modo un voltaje más alto y límite de corriente). Para mis propósitos, esto está bien. Después de todo, una tira de cobre 25 mils de espesor y 1 pulgada de ancho tiene casi la misma sección eficaz como 5 calibrador de alambre bastante graves cosas!
Supongo que podría haber utilizado baterías de coche para esto - aunque siento ultra-caps son más durables, más barato y más ligero-a costa de tomar un tiempo para cargar antes de que usted puede empezar a trabajar. Mi pésimo 2.5 amp carga sistema requiere casi 20 minutos para hacer una carga completa y unos minutos después de cada pocas soldaduras para recuperar los niveles de carga.
Según mis mediciones de rendimiento, mi sistema proporcionará una potencia pico de aproximadamente 5 kilowatts (10 voltios a 500 amperios) - aproximadamente 4 veces la cantidad promedio que un hogar americano típico utiliza, y pueden hacer mucho más que cualquier soldadoras transformador, pasatiempos-clase base (que yo sepa, sería difícil tirar más de 30 amperios - 3kW - de un enchufe americano estándar de 110 voltios). Necesita cada poco de para este trabajo.
Mi sistema sigue siendo mucho un trabajo en progreso; Fue pensado como una escueto super prueba de concepto, no una herramienta de acabado. Si intenta utilizar un dispositivo de este tipo extensivamente, sería loco no tener un recinto para la electrónica, un cargador integrado (con balanceo automático de la célula) y una resistencia de cortocircuito para vaciar el Banco cuando no esté en uso. Una alternativa al método de golpes de la conmutación de la energía sería utilizar un banco de MOSFET como un relé de estado sólido DC. No tan divertido, pero probablemente mejor.
Una nota rápida: esta reseña fue hecha después de que el proyecto fue terminado. No puedo parecen encontrar muchas piezas de soldar cobre (les dio todo a perder, o desgarrado para probar la resistencia de la soldadura), así haremos algunos más y subir a ellos (y tal vez algunas fotos en acción) en los próximos días.
Espero que has disfrutado leyendo esto y tal vez aprendió una cosa o dos. ¡ A estar revisando los comentarios periódicamente durante las próximas semanas de pareja (al menos) y responder a las preguntas que tenga.
¡ Me han entrado también en el concurso de sorteo de láser, así que por favor voten por mí si crees que he ganado! Como estudiante universitario, yo probablemente terminan extraoficialmente la donación a la Universidad y ayudar a otros estudiantes a utilizarlo para sus costos de proyectos en (o debajo).
