PURIFICADOR de aire de código abierto (1 / 7 paso)

Paso 1: Marco de fabricación

El primero

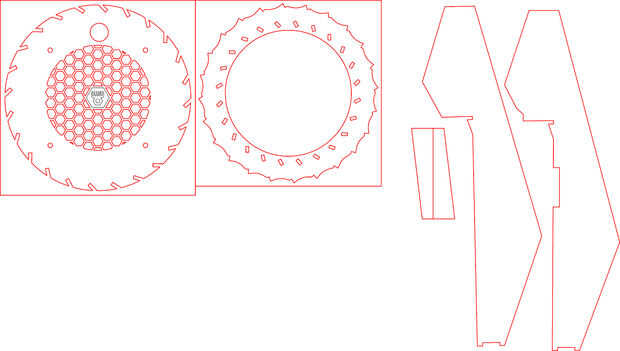

paso es fabricar todas las piezas al aire libre, principio con el láser de corte de marco de madera. Lamentablemente no tengo un cortador láser: (. Pero suerte hay un FABLAB cerca: #stadslabrotterdam.

Usé hojas madera de abedul triplex de 3mm, madera de abedul es ideal para el corte del laser porque es muy suave, y la bruja barato siempre es buena. Configuración de velocidad y potencia para el cortador del laser se dependía del tipo de madera y está utilizando la máquina. Pedir ayuda al equipo FABLAB si no está seguro.

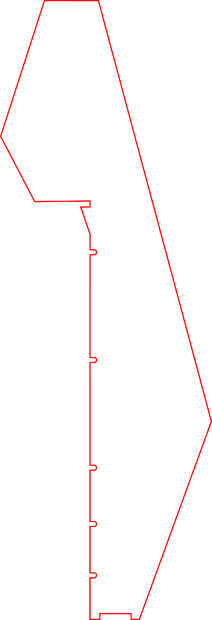

Se necesita uno arriba y uno abajo, 22 costillas regulares, 1 costilla de madera con los recortes por el sensor de gas, 1 costilla de plexiglás para el LED y un par de herramientas.

El LED costilla utilicé 3mm claro plexiglás azul que yo más o menos lijado en una dirección vertical. Diagrama de instalación de plexiglás claro difunde la luz causando a luz encima. Siéntase libre de experimentar!

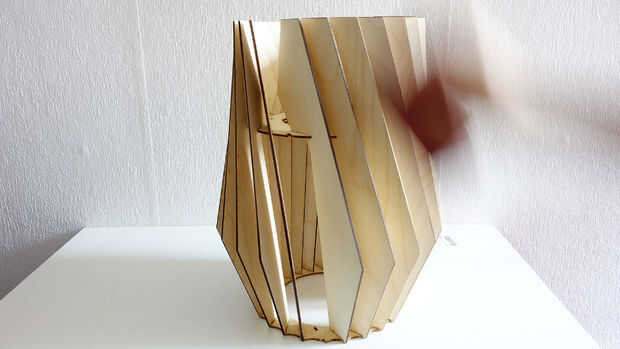

Después de cortar todo comprobar con un test rápido encajar, sin pegamento! Recomiendo cubrir la madera con algún tipo de barniz o pintura para evitar que la madera se deforme con el tiempo. Así que arena hacia abajo y hacer lo que desea. He utilizado Barniz resistente para una edad y tipo de acabado sucio.
