Paso 3: Electonics
Al aire libre está hecho para ser
totalmente autónoma. Tiene un sensor de gas para medir la calidad del aire y un panel de LED para información visual. Mi PCB y el código se hace así hay 3 opciones:
Limpiar aire: ventiladores y LED están apagados.
Sucio el aire: los fans de la vuelta cerca de cliente (la velocidad puede ajustarse con una resistencia variable de 1K ohm) y respiraciones de LED lentamente en un movimiento hacia arriba.
Bruto de aire: ventiladores velocidad máximo y respiraciones de LED rápidamente en un movimiento hacia arriba.

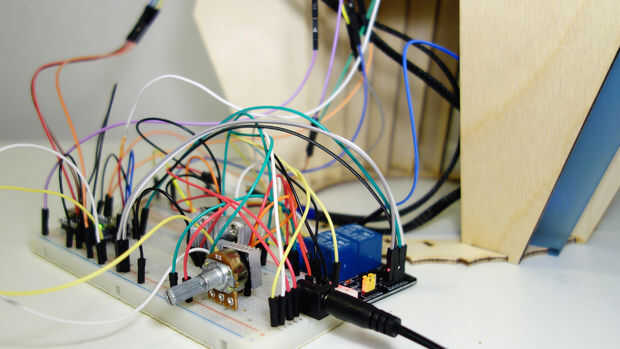

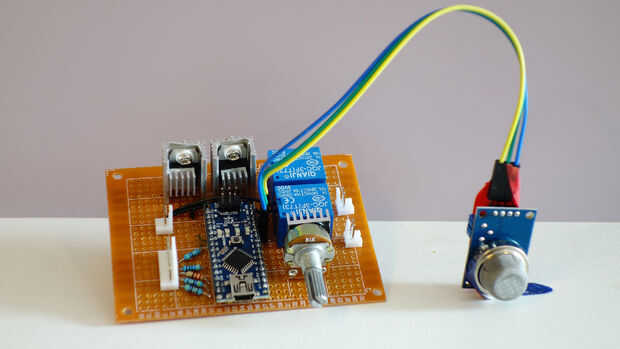

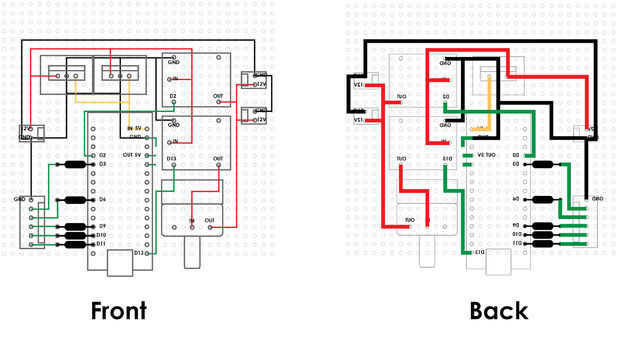

La configuración básica del PCB se hace con dos relés para las velocidades del 2 ventilador. Uno es directo 12v para velocidad completa y el otro es guiado resistencia aunque variable.

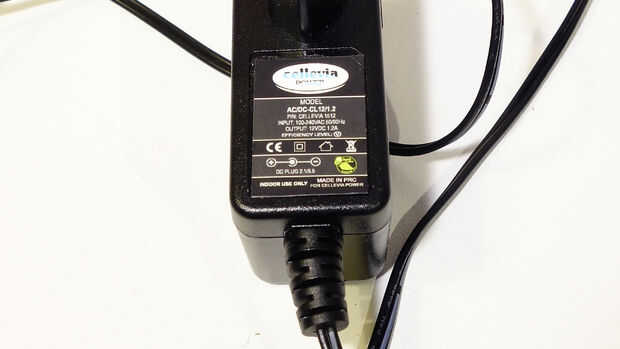

Para proporcionar la Aruino 5v mientras que usa una fuente de alimentación 12v usé un par de reguladores de voltaje. Esto crea un carril de 5v de Arduino y sensor, un carril de 12v para los fans y un carril de tierra común.

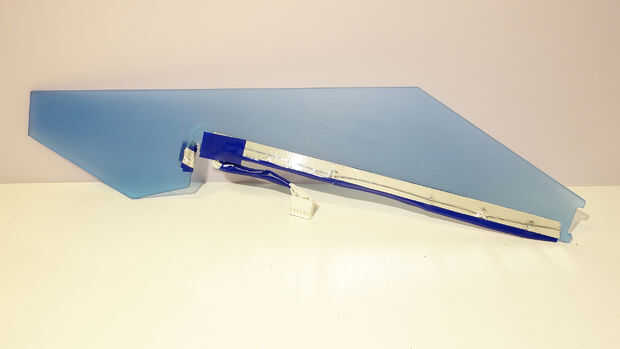

Los 5 LED de 3mm se puede pegar dentro de los recortes en el plexiglás. Los LED tiene el mismo cable de tierra, y los lados positivos del ánodo se conectará a los puertos de salida del Arduino PWM.
LED para las conexiones de perno de Arduino con resistencias. De arriba a abajo.
- PIN 3-100 ohmios
- PIN 6-340 ohmios
- PIN 9-220 ohm
- PIN 10-100 ohmios
- PIN 11-100 ohmios
La resistencia varía dependiendo del grosor del plexiglás que el LED debe brillar a través.
Para la personalización y máxima facilidad todo externo está conectado con conectores.
Calibración
Los sensores MQ no son lo mismo y necesita ser calibrado. Coloque el sensor cerca de aire fresco o idealmente fuera y espere hasta que se alcanza el valor mínimo. Este es el valor del aire limpio y usted puede cambiar los valores en el código en consecuencia. El código está lleno de instrucciones para que sea fácil de entender donde cambiar los ajustes.
