Paso 4: Esquema y junta la disposición

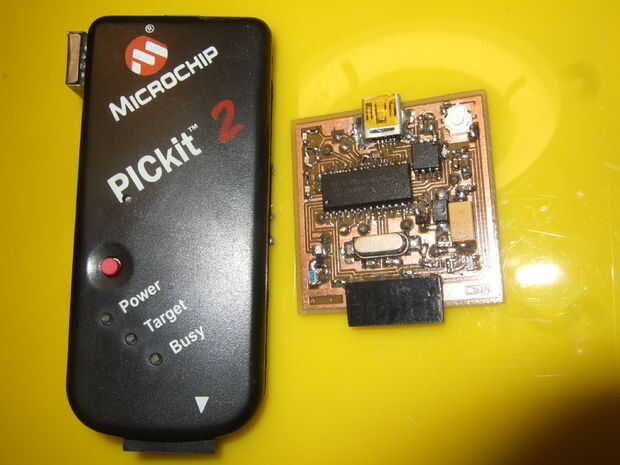

Ahora no voy a ser super presumida sobre este clon. Cualquier persona con algún software de CAD PCB podría hacer un clon del PICKit2. El circuito boost de DC también es un básico cortar-n pegar, directamente desde la hoja de datos de LT1308 de tecnologías lineares. El litio de carga se realiza por MCP73811 de Microchip. He añadido era el extra programa botón Rúbrica pin, Schottky diodos que hacen que el cargador y puerto USB trabajan juntos. y un microcontrolador para controlar la energía y batería baja apagar.
El 12F508 que pongo ahí está conectado a un pulsador, un LED y un P-FET. El interruptor de botón alterna batería salida de encendido/apagado mediante el P-FET, y el LED indica el estado. También recibe entrada de salida del detector de batería baja de LT1308, y cuando el voltaje cae a 2,9 voltios se inicia una secuencia de cierre de pantalones de lujo. El LED parpadea cada vez más rápido durante 1 minutos hasta llega a la unidad. Entonces el LED lentamente se descolora hacia fuera en los 3 segundos siguientes antes de que todo se apaga. Si la tensión va respaldo a 3V en el ínterin, la secuencia se interrumpe. O se puede cambiar, por supuesto. Lo importante aquí es que este chip protege a la batería de over-discharging y se dañe, pero que todavía le da la última palabra. En lugar de cortar, inesperadamente, le da un minuto para terminar lo que estaba haciendo, y usted puede darle la vuelta apagado para reiniciar el temporizador 1 tantas veces como te atreves.
El esquema del PICKit2 es ver sitio web de un Microchip. Desplácese hasta la página 81-82, o haga clic en el "Apéndice B: esquema"
http://WW1.microchip.com/downloads/en/DeviceDoc/51553E.pdf
Tecnologías lineales LT1308 aumenta la salida de baterías de ion li a 5V. Hoja de datos es visible aquí.
http://CDs.linear.com/docs/datasheet/1308i.pdf
La carga de la batería de litio ion es manejada por el MCP73811. Este ingenioso SOT-23 5 pin IC requiere sólo 2 condensadores de 1uF a trabajar.
http://WW1.microchip.com/downloads/en/DeviceDoc/51553E.pdf
Pinout para el 12F508 y el firmware se publicarán próximamente. Pero básicamente, ponen estos tres esquemas junto con unos diodos, y hay el esquema. USB + 5 está en continuidad con el ion li IC input de carga. Luego de eso principal + 5V 2 diodos carril. 1 diodo va desde allí hasta el el PICKit2. Y otro diodo va a la entrada del circuito DC boost, para llevar la tensión de los PICKit2 hasta 5V. Un tercer diodo va entre la batería y el impulso de CC de entrada.
Siento decepcionar, pero allí ' sin serigrafía ya que no hay planes para agregar una. No hay suficiente espacio, y ya he pasado demasiado tiempo en esto. Un BOM en la forma de un proyecto/carrito de Mouser podría ser próximo, pero no garantiza la exactitud, puesto que estoy usando muchas partes ya tenían en mano.
