Púrpura ardilla protoboard Kit de suministro de energía (12 / 13 paso)

Paso 12: Permite prueba el Kit :-)

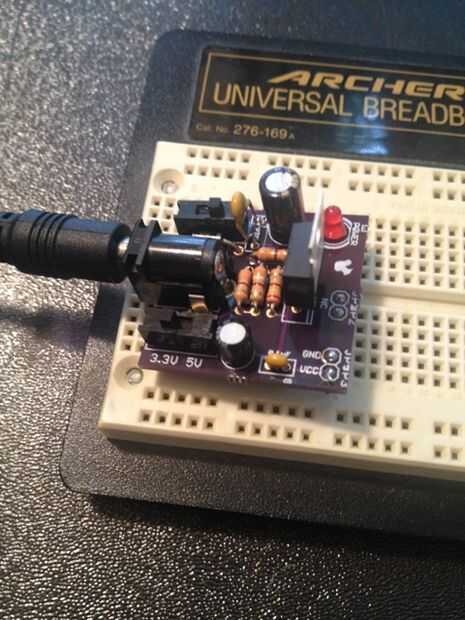

Para probar el kit Conecte una fuente de alimentación de pared verruga en el conector de DC... te darás cuenta no enchufe la unidad en el tablero de pan porque quería tener una manera fácil de medir la tensión de salida con una mano y tomar una foto con el otro.

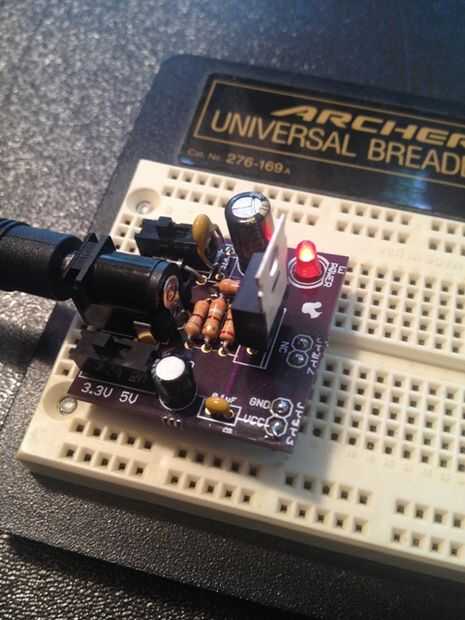

Una vez su tapado el interruptor ON/OFF en ON y usted debería ver la luz por LED. Configurar la selección de voltaje a 3.3V.

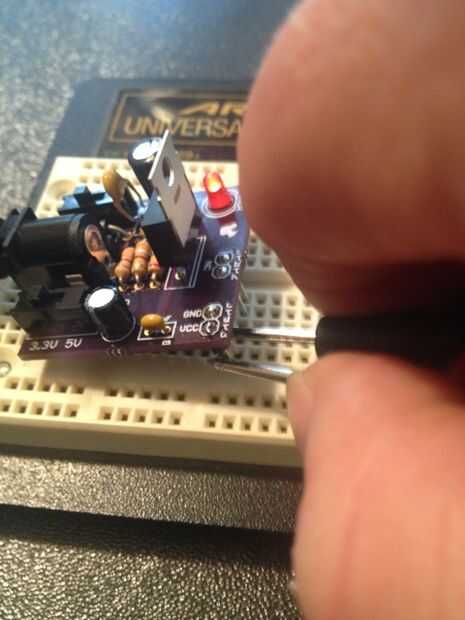

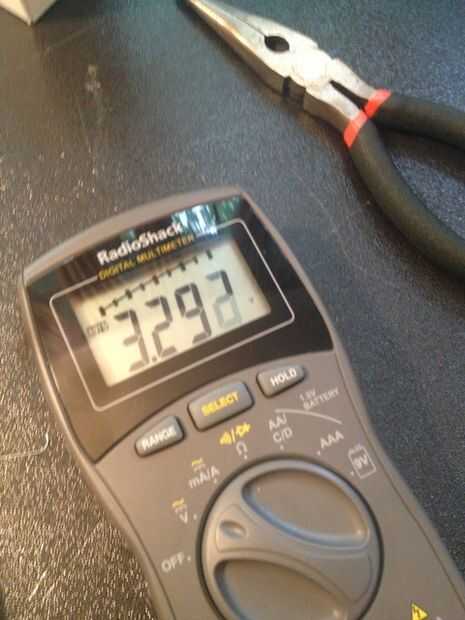

Ponga las sondas en la Vout pins y vemos... 3.29V.

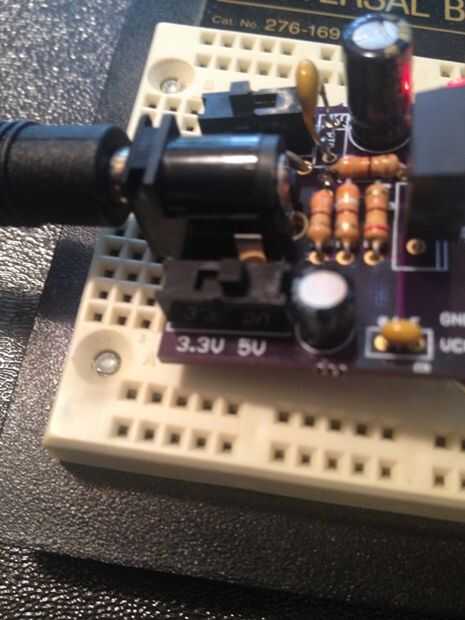

Ahora cambiar el selector de voltaje a 5V.

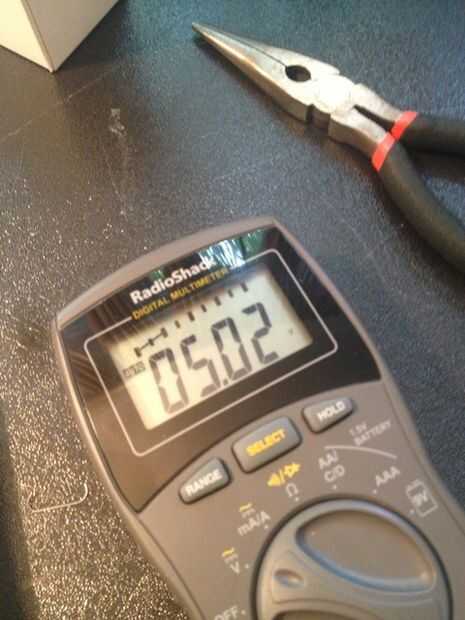

Poner las puntas de prueba sobre los terminales Vout y vemos... 5.02V

Ahí lo tienen, una alimentación totalmente funcional que le dará 3, 3V y 5V y hasta 500mA de corriente.
