Púrpura ardilla protoboard Kit de suministro de energía (6 / 13 paso)

Paso 6: Instalación de los condensadores

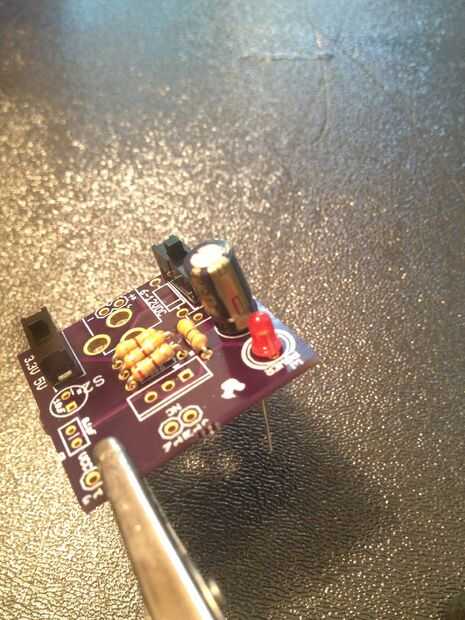

Primero Instale el condensador de 100uF. Es el más grande de los condensadores y está marcada en su lado con "100uF 25V" esta parte está polarizada. Hay una marca en el lado del condensador que indica la polaridad negativa y el cable negativo es más corto. En el PCB hay una marca en la serigrafía para indicar el pin negativo.

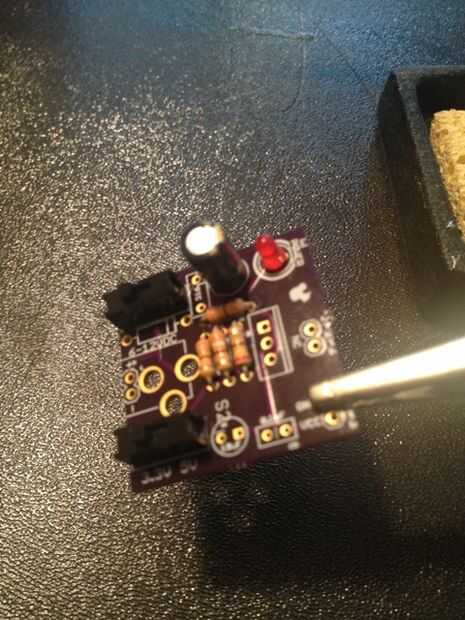

Instale el condensador de 10uF igual el 100uF uno. El condensador de 10uF tiene las marcas "10uF 25V" en el lado. También verá la misma marca que indica el lado negativo del condensador junto con el plomo negativo siendo más cortos.

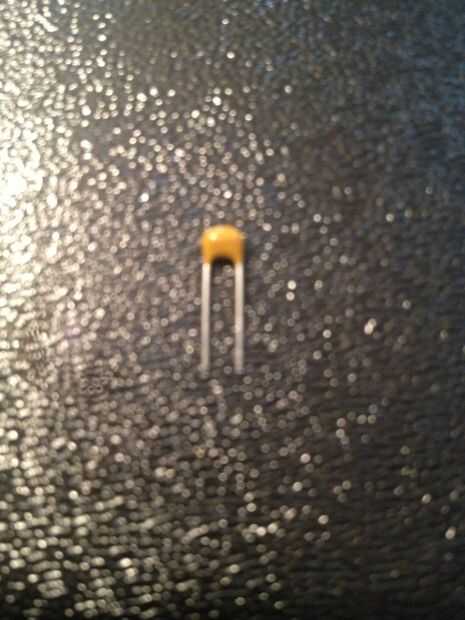

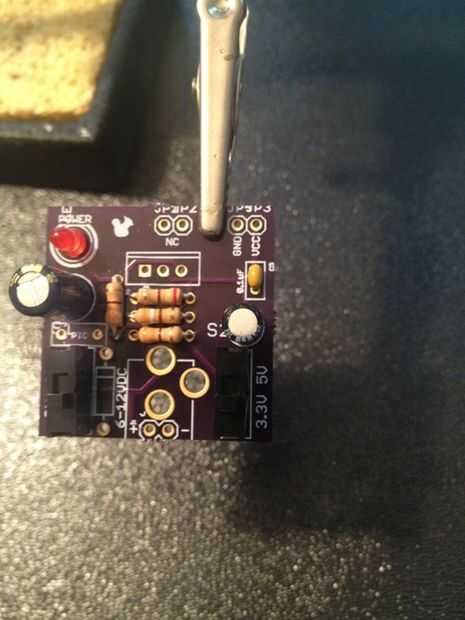

El 0.1uF condensador es el condensador más pequeño de los tres, así como la parte más pequeña en el kit. Este tipo de capacitor no está polarizado, ya que es un tipo de cerámica del dispositivo y como tal se puede instalar sin alguna preocupación con respecto a la polaridad como se muestra en las fotos.
