Púrpura ardilla protoboard Kit de suministro de energía (7 / 13 paso)

Paso 7: Instalar el diodo

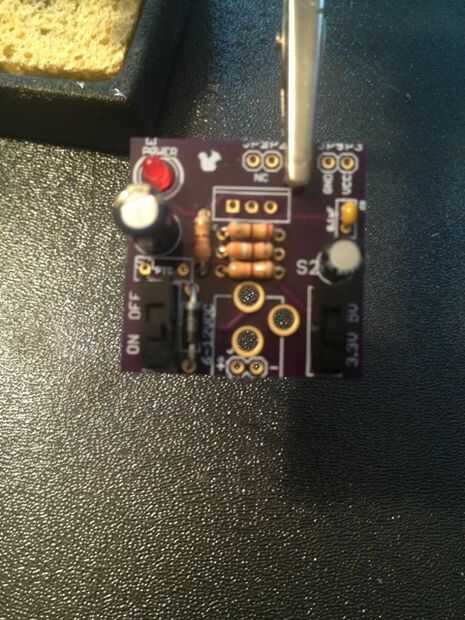

Instalar el diodo es como instalar las resistencias. Usted puede encontrar más fácil de instalar si usted la prebenda de los conductores. Esta parte está polarizada e incluye una línea en el cuerpo de la pieza para indicar como se indica en las fotos. Lo PCB también muestra una marca de polaridad.  El diodo actúa como una puerta de una manera. Si se instala al revés el suministro de energía no funcionará a menos que usted exceda los diodos voltaje reverso.
Como las resistencias y otras partes doblan un poco las puntas para mantener el diodo para soldar y luego cortar el exceso de distancia.
