Púrpura ardilla relé Kit (3 / 9 paso)

Paso 3: Instalar las resistencias

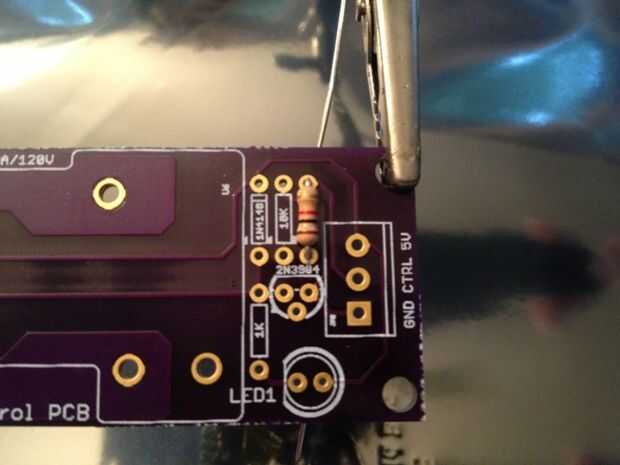

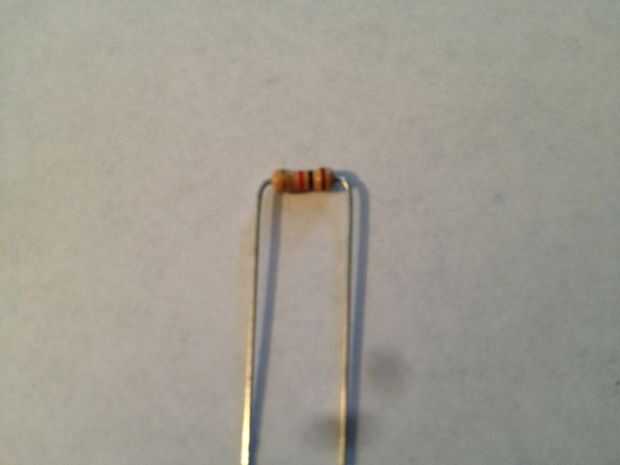

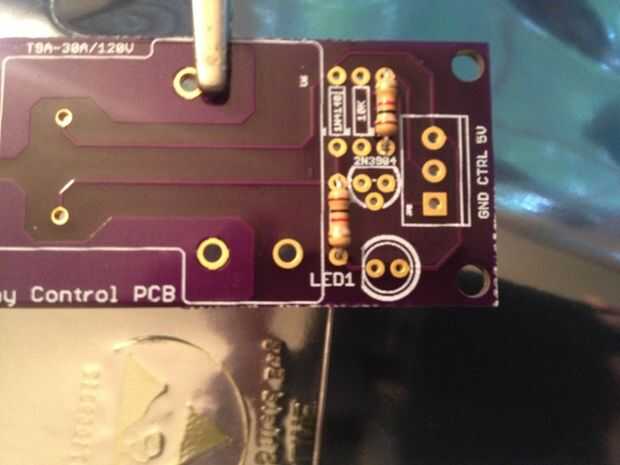

a continuación vamos a colocar las resistencias de ohm 1 k. Puede que necesite la prebenda los hilos como este para obtener las piezas a encajar.

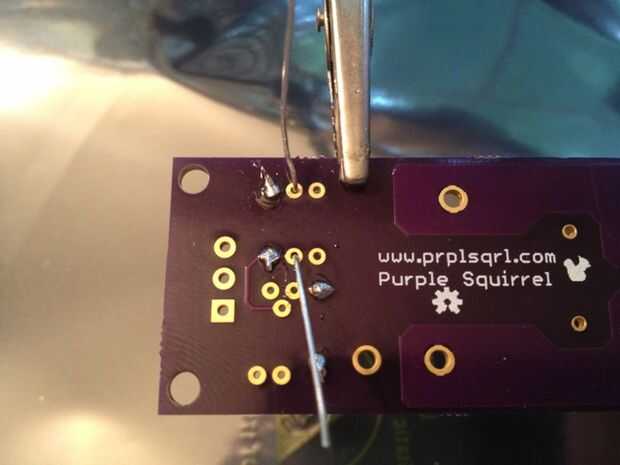

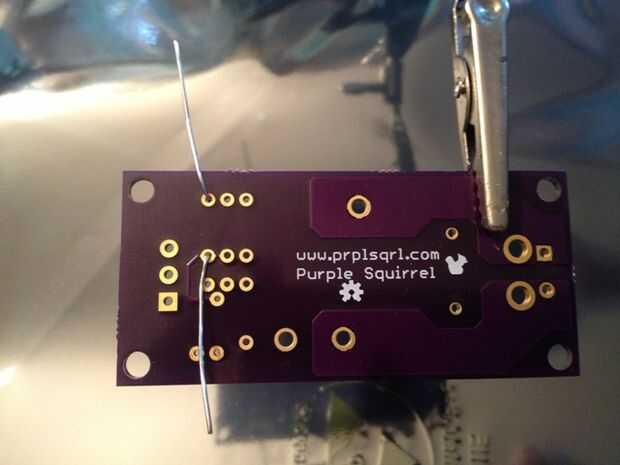

Una vez que la resistencia está en el lugar se supone que es girar el PCB y doblar las puntas un poco como se muestra... esto sostenga la pieza en su lugar mientras que la soldadura hacia abajo.

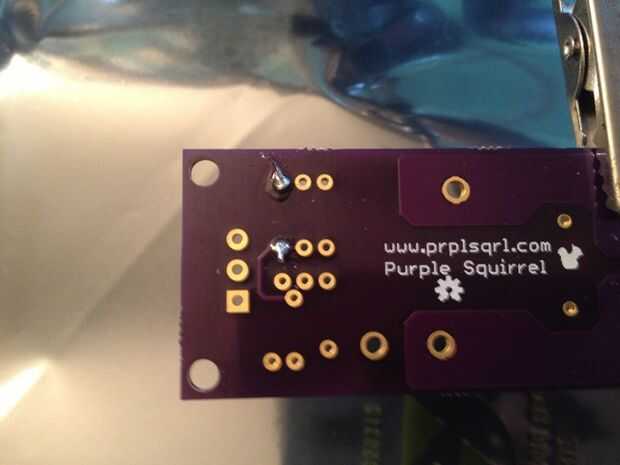

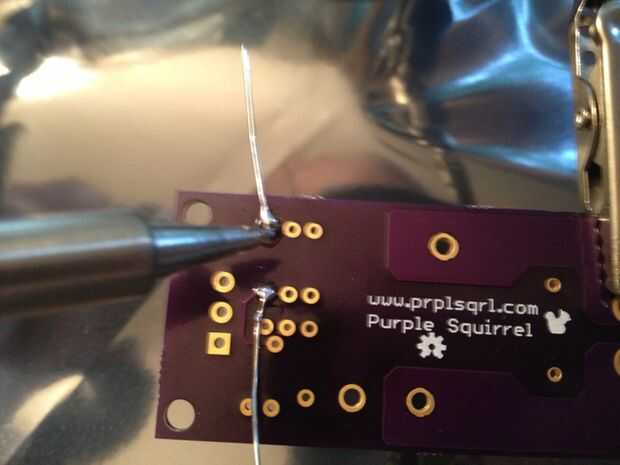

Después de soldar los cables hacia abajo, recortarlos que les algo como imágenes.
