PuttDuino agujero de putt-putt con arduino (5 / 11 paso)

Paso 5: construir la rampa

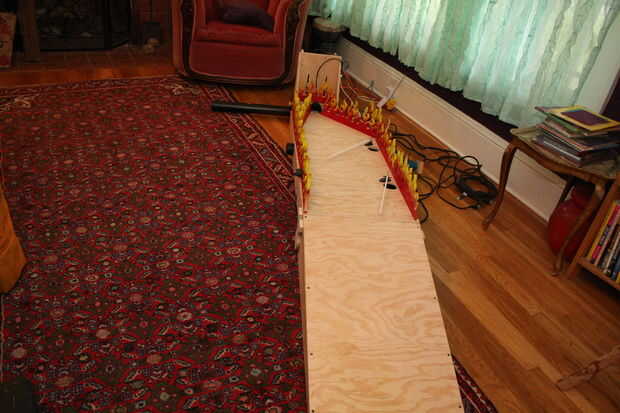

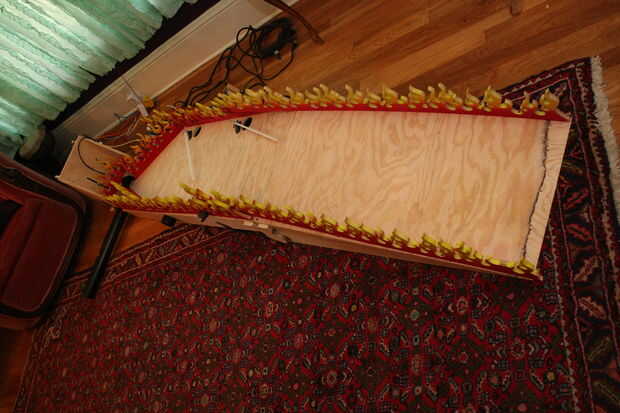

the ramp and platform are made of 1/-inch plywood.

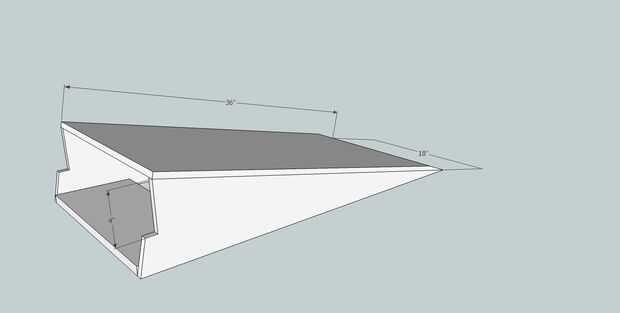

Es la parte superior de la rampa de 36 "x 18"
la parte superior de la plataforma es 48 "x 18"
las laderas de la rampa para arriba de 0 a 7 pulgadas

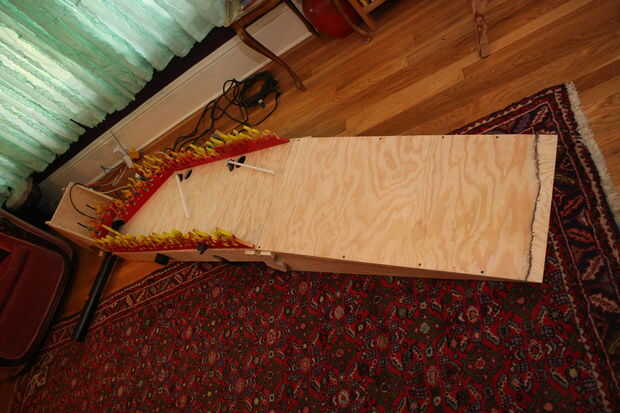

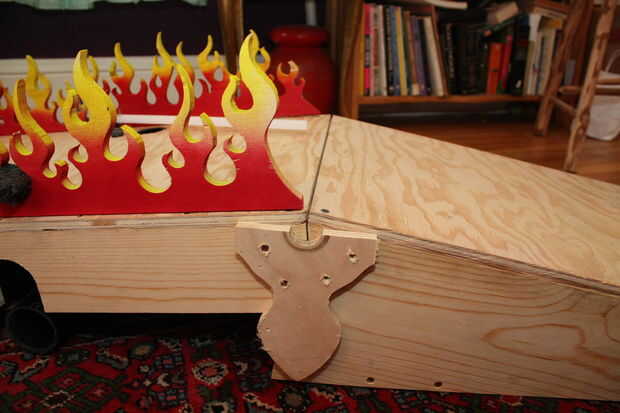

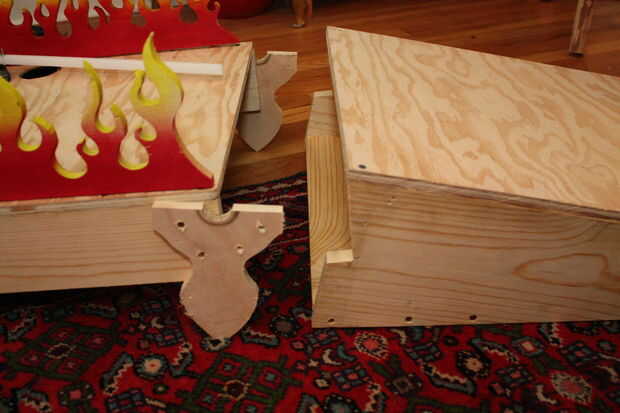

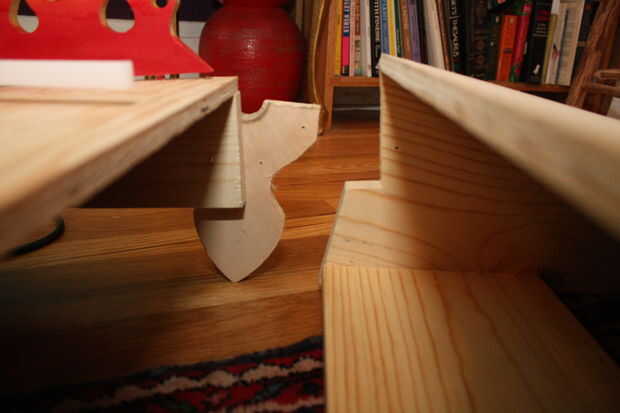

la plataforma también pistas pero los lados son todos una dimensión - 4 pulgadas de alto. Su pendiente es debido a está conectado al extremo superior de la rampa y su parte inferior descansa sobre el piso.

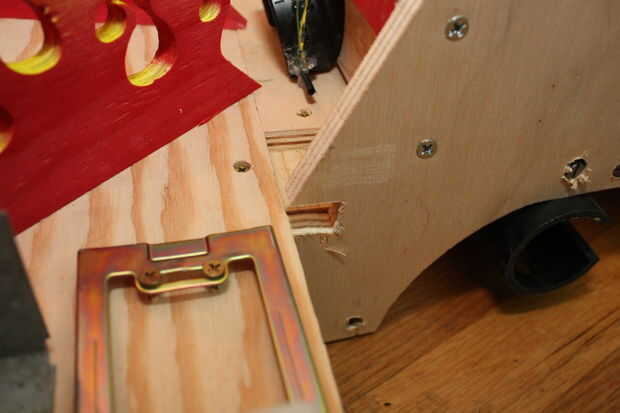

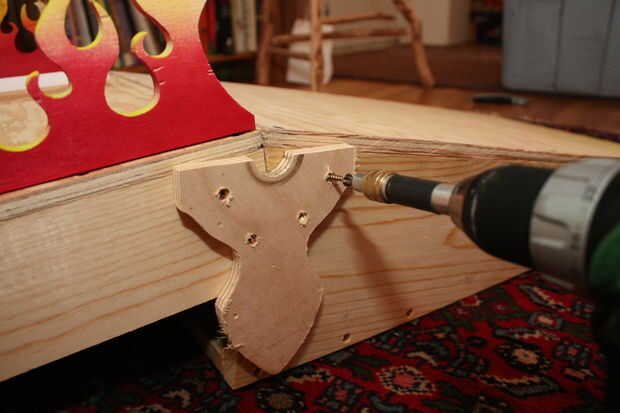

Los lados se cortan de pino macizo. Los lados se atornillan simplemente sobre la superficie utilizando tornillos de drywall de 1 5/8"

borde de la rampa lijar para como pequeño un borde como sea posible para las bolas a rodar.

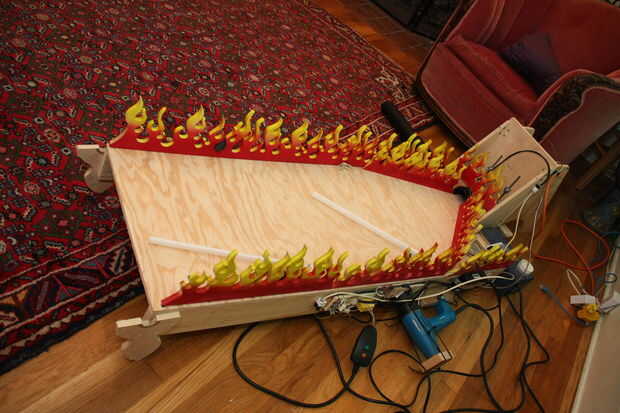

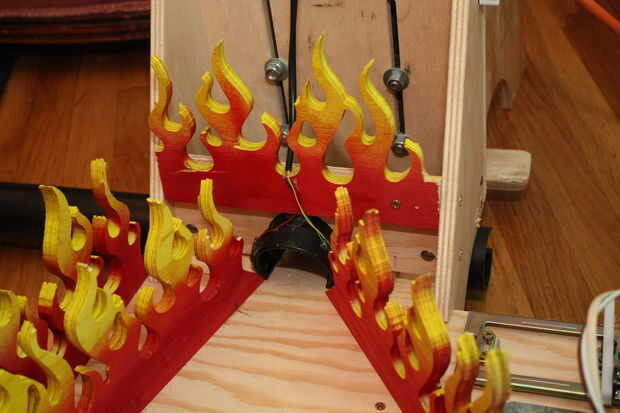

La rampa y la plataforma se afilan con llamas que corté con mi router CNC.
Así les pintó.

He adjuntado los archivos dxf que utiliza para cortar las llamas.

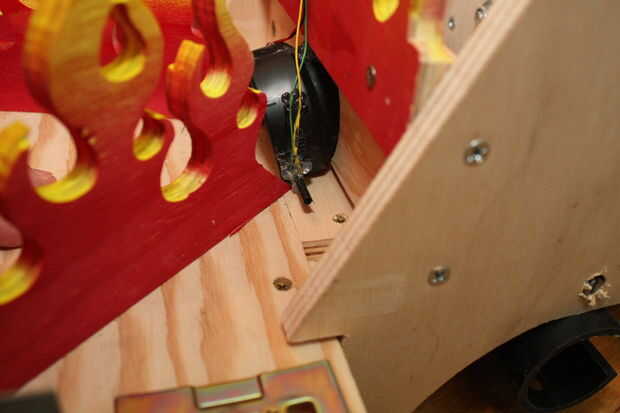

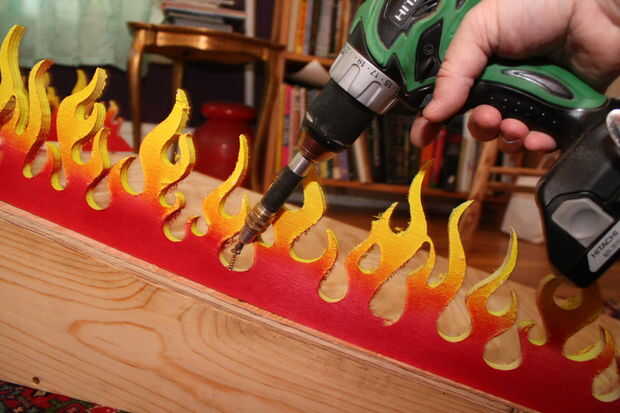

Las llamas simplemente se atornillan en la plataforma y la rampa para mantener las pelotas fuera. Un mejor diseño haría que estos muros de llama más altos por lo que las bolas serían menos capaces de rebotar sobre ellos.
