PuttDuino agujero de putt-putt con arduino (7 / 11 paso)

Paso 7: hackear la pistola de clavos

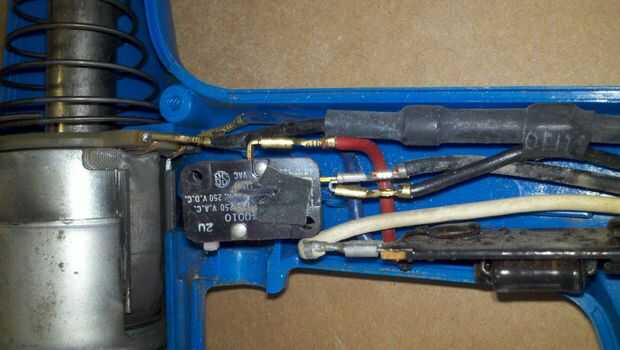

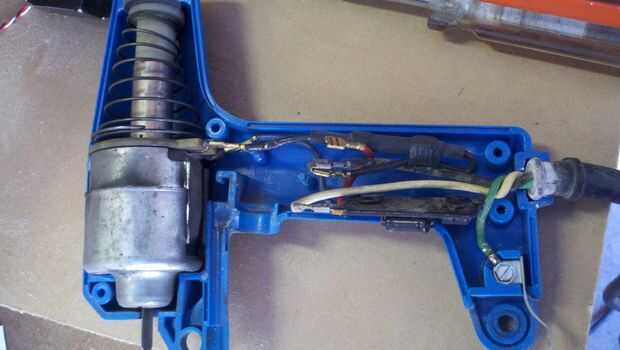

Tomé la pistola de clavos eléctrico aparte y que el interruptor de gatillo se adjunta a una pequeña placa de circuito. Creo que este circuito es lo que hace la pistola de clavos solo energizar el solenoide momentáneamente más que se energizó todo el tiempo que se oprime el gatillo. Dejando este circuito en lugar es una buena idea - que significa que no tienes que pensar en cuánto a energizar el interruptor de circuito. Probablemente ahorra desgaste del solenoide.

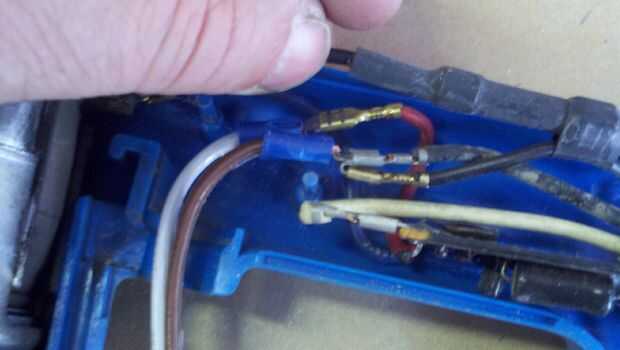

Retire el interruptor de gatillo y conecte los cables en su lugar. He utilizado conectores extraíbles si es posible asi puedo restaurar la pistola de clavos a su funcionalidad anterior si es necesario. Después de reemplazar el interruptor con cables pongo la pistola de nuevo juntos (menos las partes de gatillo y las piezas de seguridad)

Para accionar la pistola de clavos de arduino que necesitaba poner un relé en lugar del interruptor de gatillo.
allectronics.com tiene un relé que es perfecto para esto y es muy barato.
Puede controlar 120Vac a aproximadamente 1 amperio. y es accionado por 3-8vDC que es perfecta para el control de un arduino
Aquí hay un enlace a ella
http://www.allelectronics.com/make-a-Store/Item/SRLY-19/1A-Solid-State-Relay-3-8-VDC-control/1.html

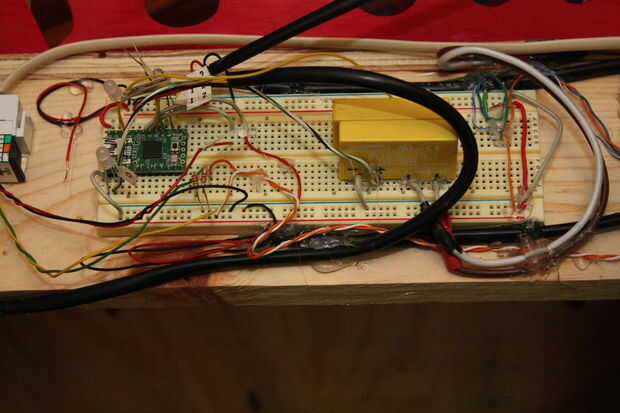

Conecté los 120v de relé hasta la pistola de clavos en lugar del interruptor de gatillo y el control a la arduino. He leído que es importante conectar el lado de control con la polaridad marcada claramente por lo que debe ser no hay problema

Esperemos que la imagen de abajo describe adecuadamente cómo se conectan las piezas.
