Paso 4: La caja de relés

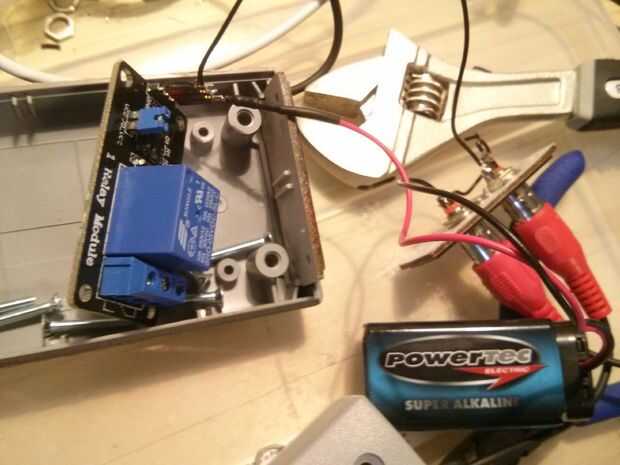

La caja de relés consta de cinco partes:
1.) el cable de alimentación
2.) el relé de
3.) la batería de 9V
4.) la RCA enchufes
5.) cuatro LEDs
El cable de alimentación es la fuente de alimentación estándar con el disco de plasma, suministro de 12V DC. I cortar por la mitad, conectó los cables de tierra otra vez y al V + cable de los puertos de relé.
El bloque de 9V alimenta el relais sí mismo. Solo necesita 5V, pero parece ser tolerante a trabajar también en 9V. Aún así, te recomiendo una fuente de energía que empareja. Una vez que el relé se activa, se enciende el disco.
La activación de la actualidad pasa a través de las cajas de interruptores, que ahora se unen a la RCA enchufes en la caja de relés. Si los interruptores están en la posición correcta, cierran el circuito de alimentación de la batería, por lo que el relé se activa y el disco consigue encendido.
Generalmente, el relé se activa con un alto nivel en su pin de control. Decidí conectar la tierra y el pin de control para inducir a este nivel alto (9V en este caso), que funcionaba bien.

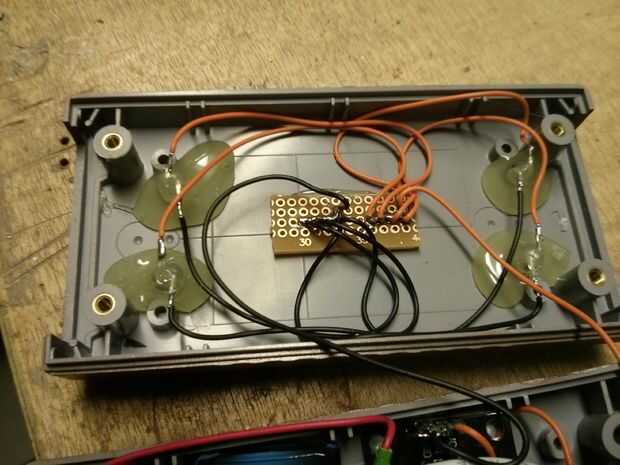

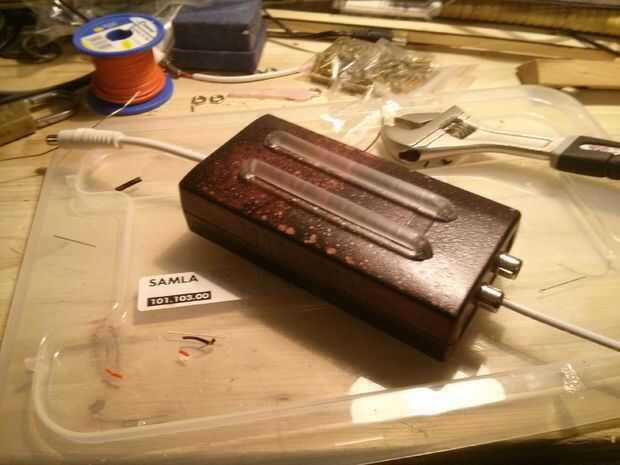

Tan pronto como el circuito es cerrado, se activan los cuatro LEDs y vidrio acrílico dos palos de resplandor, que colocan fuera de la caja. Esto fue sólo hacerlo un poco más lujo :)
