Paso 3: Añadiendo sensores y LEDs

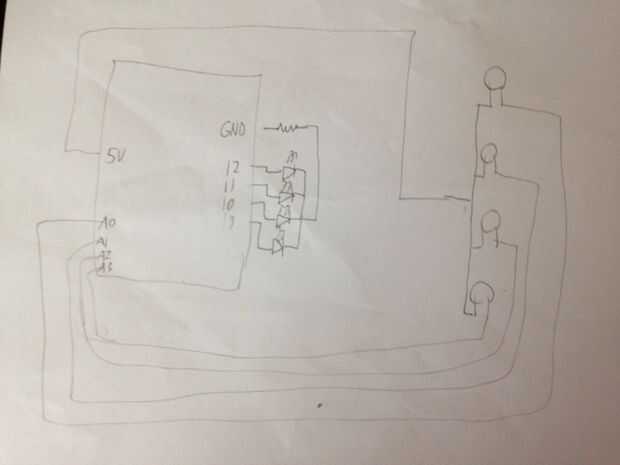

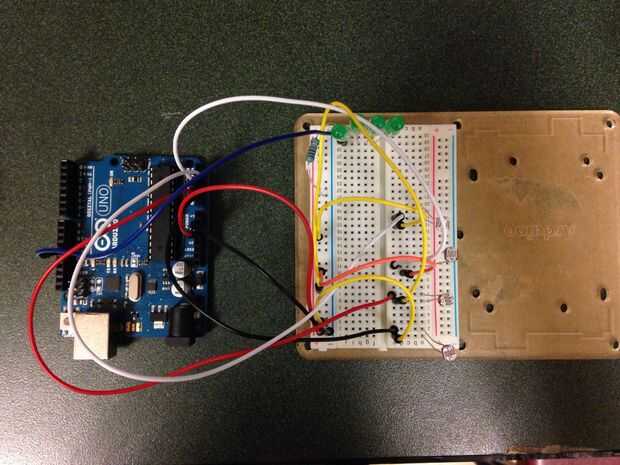

Plan del circuito. Este circuito debe consistir en un resistor de k 10, 4 LEDs y 4 fotocélulas. Un protoboard puede usarse inicialmente para la disposición fácil. En primer lugar, los LEDs pueden disponerse en paralelo, cada uno con un alambre de salto conectado a los pines digitales de arduino. Las fotocélulas del mismo modo se pueden organizar en paralelo, sin embargo cada salto cable para conectarse a la analógica pasadores en arduino como se indica en las imágenes de arriba. Un cable debe ser conectado al pin de 5V de arduino y suministrado al circuito de potencia. Un alambre de salto debe ser conectado de la articulación del circuito paralelo LED con la resistencia de 5 k y conectado al pin GND.
