Paso 1: Preparar la final de corte láser y las piezas de prueba

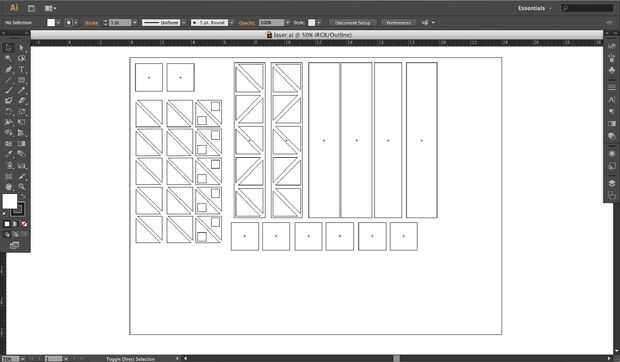

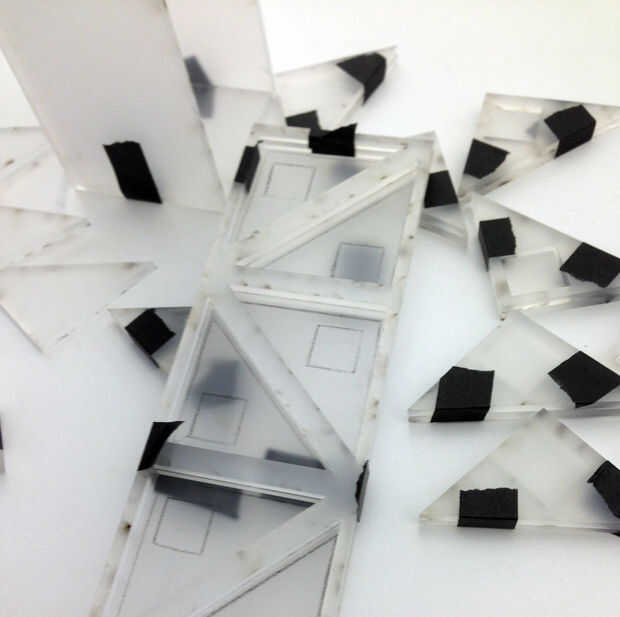

Dibujar el contorno del esqueleto del mapa utilizando illustrator. Esta será la pauta para el láser cortar archivo. Cortar las piezas del cristal de plexi y asegúrese de que todo encaja como un rompecabezas. Es importante tener en cuenta el espesor de la plexi de lo contrario el prisma y piezas no encajan perfectamente.
Para el prisma:
rectangular de 3 piezas 2 * 10 en
1.76 2 piezas cuadradas de * 1.76 en
Para los titulares de LED:
10 derecho de triángulos 2.22 en * 1.57 en * 1,57 en
10 triángulos derecho 2.22 en * 1.57 en * 1.57 con 0.55inc * 0.55 pulgadas cuadrado hueco de la media
Para el marco:
rectangular de 2 piezas 2 en * 10 in, vaciar en un patrón como se muestra en la figura, el tamaño del conjunto es un triángulo rectángulo 2.26 en * 1.6 en * 1,6 en
