Paso 6: Construir el circuito
A continuación tenemos que construir un circuito simple para conectar con seguridad un LED IR al Arduino.

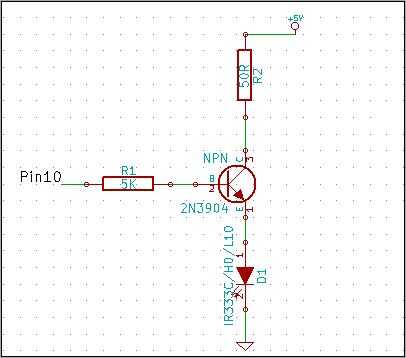

Consulte el esquema incluido para las siguientes instrucciones.
Hay 4 componentes en las resistencias del circuito 2 (4,7 k, 47 ohmios), 1 IR LED (IR333C/H0/L10) y 1 NPN transistor (2N3904).
- Resistencias no son específicas de la dirección, ambos extremos son iguales.
- Símbolo del IR LED, el pin 1 es el ánodo (cable largo), pin2 es el cátodo (cable más corto).

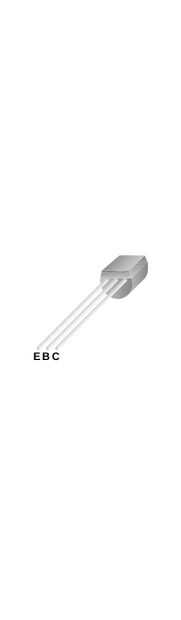

- 2N3904 es el transistor de NPN. Mirando a la cara plana, la izquierda es emisor (pin 1 en el esquema) el plomo medio Base (pin 2 en el esquema), es la delantera derecha es coleccionista (pin 3 en el esquema).

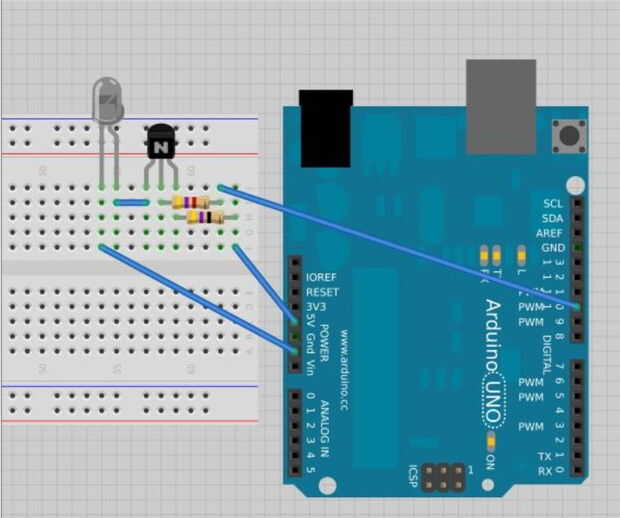

Soldadura de componentes (o usar un protoboard) como se muestra en el esquema:
- Resistor de 47 ohmios al colector en el transistor NPN
- Resistencia de 4,7 K a Base de transistor NPN
- Ánodo del IR LED (más plomo) al transistor NPN emisor
- Otro extremo de la resistencia de 50 ohmios a + pin de 5v de Arduino. (Una alternativa ser usar un resistor más grande, decir 100 Ohm, para reemplazar a lo 50 ohmios y conecte el otro extremo al Vin Pin en Arduino). Este resistor es asegurarse de que no se queme el LED infrarrojo. El LED infrarrojo sólo puede aceptar un máximo de 100 mA de corriente, así que si usamos 5V para el LED IR, tenemos que asegúrese de que el funcionamiento actual a través del LED está limitado a menos de 100 mA, que produce la resistencia R = 5V/100mA = 50 ohmios. La resistencia más cercana encontrado comúnmente es de 47 ohmios.
- Otro extremo del resistor del ohmio de 5 K a 10 pines de Arduino Uno. La resistencia más cercana encontrado comúnmente es de 4,7 k ohmios.
- Cátodo de LED IR (menos plomo) a GND de Arduino Uno.
Hay un total de conexión de 6. Después de cada una de estas conexiones se hacen, eso es todo.
