Paso 4: diseño

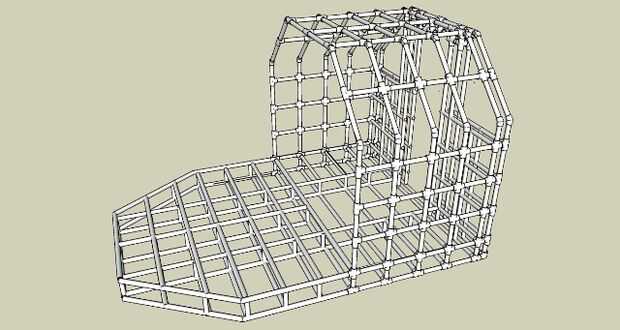

Hay algunas herramientas por ahí para ayudar a proyectos de diseño de PVC. Uno es Google SketchUp. Lo uso todo el tiempo para hacer y Formufit tiene componentes descargables de todos sus accesorios de PVC en su página web (formufit.com) en su sección de descargas, y también se puede encontrar en el Google 3D Warehouse. Si no sabes cómo utilizar SketchUp, búscala en YouTube o en Instructables. Es maravilloso.
Diseño de proyectos de PVC accesorios de conectores, hay algunas cosas a tener en cuenta:
Incluyen el acoplamiento: Esto es obvio, pero tengo que decirlo. La longitud de la tubería que está conectada a una conexión debe incluir la instalación. ¿Duh, verdad? Bueno, he hecho un error o dos en este caso. Si haces un proyecto que es una caja cuadrada y utilizar conexiones en los extremos y desea que sea cuadrado, que usted necesita cortar el tubo más corto que 2', como las conexiones en cada extremo de 2' tomará sobrante se. Así que si tus conexiones toman un extra 1" en cada extremo, necesita el tubo cortar a 1' - 10", para dar cabida a las guarniciones.
La distancia que va de la tubería en el accesorio es igual a su diámetro (normalmente): ¿Suena complejo? No se trata. Para embellecer a este, es necesario también recordar que el tubo va generalmente en el accesorio de cierta cantidad (por lo que de cemento o atornillar) y es diferente de tamaño de la tubería. Hay un retén interior de cada accesorio que deja la pipa de ir demasiado lejos en. Por ejemplo, una tubería de 3/4" entrará en un 3/4" conexión de 3/4" de pulgada. Un tubo de 1-1/4" irá en un 1-1/4" conexión 1-1/4" y así sucesivamente y así sucesivamente. ¿Tiene sentido? Así que si usted está construyendo algo necesita para asegurarse de que usted cuenta no sólo por la longitud de montaje, pero la cantidad de tubería que entra realmente en el montaje sí mismo. Probarlo; verás lo que quiero decir.
Utilizar la derecha: Si tienes algo que va a soportar peso, ya sea una persona, o una estructura, asegúrese de utilizar tubo de al menos 1-1/4" o superior. 1" o menos no va a soportar mucho peso y se flexión. Y caerás en su parte inferior.
