Paso 7: Adición de alimentación de 5v y tierra de la Raspberry Pi a nuestro circuito de protoboard
Antes de aplicar energía a la placa, compruebe todas las conexiones cuidadosamente o podrían dañar sus componentes y el Raspberry Pi.
Echar un cable macho-hembra y conecte el extremo hembra al pin de tierra ubicado en el pin 6 (GND) en la Raspberry Pi. El extremo macho del cable debe ser enchufado en el carril de tierra en el protoboard, la línea azul en la parte inferior de la placa.
Tome otro macho/hembra cable y conecte el extremo hembra al pin dos (5v) en la Raspberry Pi, el extremo macho se conecta a la línea roja en la parte inferior de la placa.

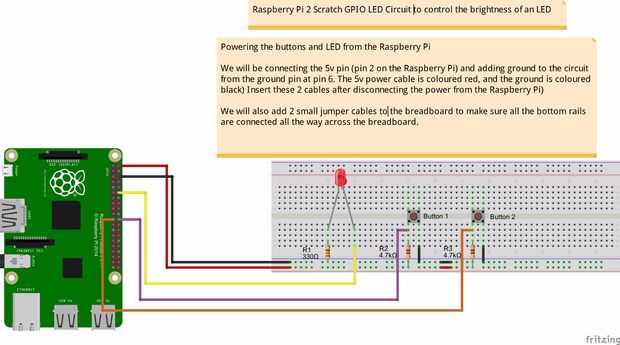

La última cosa superior es para conectar los carriles de la energía a través de la placa para que los carriles de corriente y tierra extienden completamente a través de la placa. Echa un vistazo en el diagrama de los cables rojos y negros pequeño en la mitad inferior de la placa.
Una vez que se hace y que todo lo ha verificado cuidadosamente una vez más, encender el Raspberry Pi. Suponiendo que no hay explosiones ni incendios han terminado la configuración física y están listos para recibir programación con ScratchGPIO!
