Paso 2: Estructura mecánica

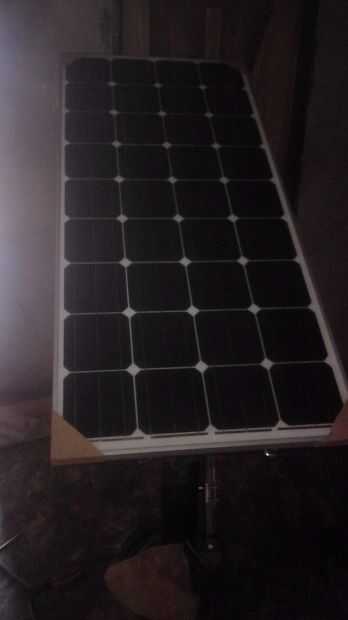

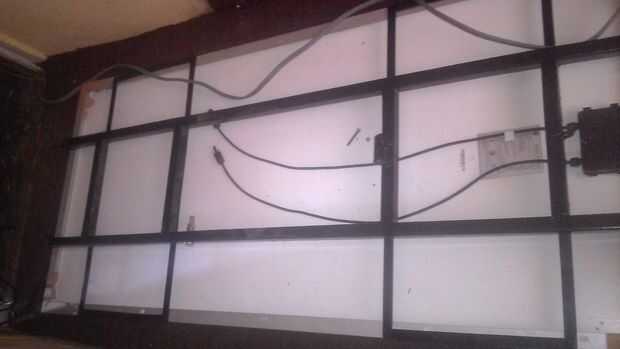

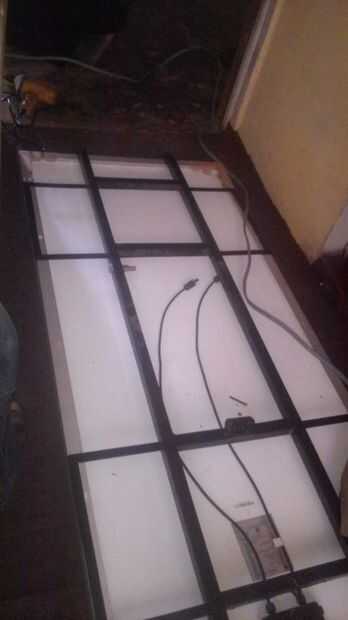

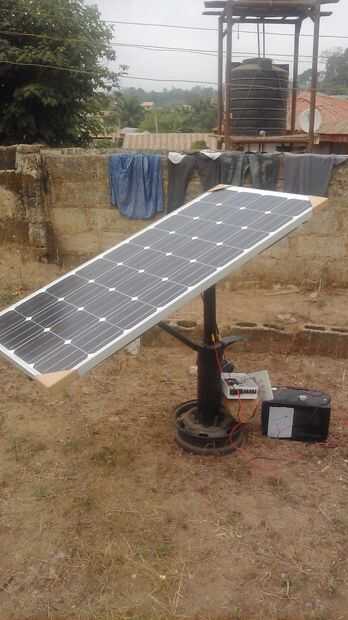

Después de que los paneles solares y otros componentes fueron seleccionados, el diseño estructural general del seguidor solar fue fabricado. El seguidor solar 10 kg de peso y tiene una dimensión total de 1480 mm x 680 mm x 30 mm. La compacidad del seguidor solar propuesto le permite ser montado en la pared. Consiste en el panel del picovoltio, actutor lineal, también llamado a gato super; el apoyo de juntas de motor y electrónica y el pilar vertical con el soporte de la placa base. Toda la estructura fue fabricada usando las placas de metal. El pilar que sostiene el panel está alineado a una relación de 48:100 para mejor flexibilidad durante la elevación del panel. El perseguidor está diseñado para tener una rotación de un eje (este a oeste), y el superjack está montado de tal manera que el tracker los sistemas tienen sólo una libertad del solo-eje de rotación. El accesorio para sujetar los sensores son montados y alineados en ambos extremos del panel PV para detectar la radiación del sol. El apoyo de marco de panel PV tiene una varilla de soporte que se extiende por el ancho del panel PV.
