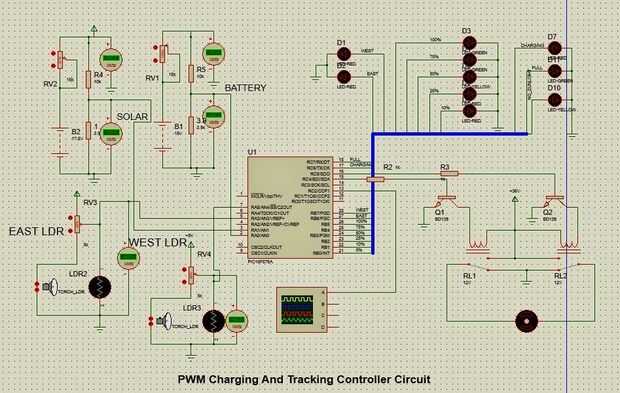

Paso 3: Carga y controlador circuito de seguimiento
Los subsistemas eléctricos y mecánicos en general fueron integrados en el seguidor solar sistema se muestra a continuación. El sistema seguidor solar consiste en sobre todo los componentes eléctricos. Las células fotovoltaicas, sensor LDR, la batería lead-acid, un voltaje de seguimiento de tablero de control basado en pic16f72. Los sensores LDR detecta la intensidad de la luz del sol y envían la señal al microcontrolador para mover el panel PV vía el super gato. La energía eléctrica se almacena en la batería de plomo que se utiliza más adelante para alimentar el dispositivo de retención respectivas casa. Las células fotovoltaicas son un dispositivo que ayuda a convertir la energía solar en energía eléctrica. El panel solar seleccionado es capaz de generar 130 w de potencia máxima con un máximo volage de 17.6V.
Para calcular lo AMP de carga [actual]
¿Potencia = Voltaje * actual donde: potencia = voltaje 130 = 17.6v actual =?
Actual = 130 / 17,6 actual = 7. 38 A
Requiere 12.6 suministro y es capaz de manejar un máximo de 10.32A. Thecharging y seguimiento controlador sentido voltaje de la batería usando un en construcción convertidor analógico a digital (ADC) para evita el exceso de carga de la batería. Los sensores LDR (NORPS-12) son resistencias que varían su resistencia según la intensidad de la luz solar cuando se expone a radiación. La salida del circuito del sensor es una tensión analógica que se utiliza como insumo para el microcontrolador PIC. Para determinar el valor de resistencia R, se examinaron diversos valores de diferentes resistencias para finalizar una resistencia apropiada. El valor de resistencia deseado debe proporcionar una tensión que cubre las condiciones de soleado y nubladas. Los siguientes valores de resistencia como se muestra a continuación en base a experimentan. Del resultado del experimento, se encontró que variando el valor de resistores en el circuito divisor de tensión ayuda a mejorar la sensibilidad de la salida. La resistencia de 100Ω fue encontrada para ser conveniente distinguir entre el día soleado y nublado.
Resistor fijo (Ω) Vout en día soleado Vout en día nublado ∆Vout 50 2.14 1.32 0.82 100 3.95 0,90 3.05 200 4.56 1,35 3.21 500 4.78 1,41 3.37 1000 5.01 1,89 3.12 el mecanismo de conducción incluye el súper gato y relé de 12v dos sistema de conmutación. El super gato era principal controlado usando el microcontrolador (16f72). El controlador utiliza la señal alta y baja para conducir el super gato mediante dos relés de 12v a una velocidad controlada corresponde a un voltaje máximo de 36Vdc que se deriva con un 12v - 15v de alimentación desde el panel solar... Regulador solar de carga de seguimiento y regula el voltaje y la corriente proveniente de los paneles solares que se coloca entre un panel solar y una batería. Se utiliza para mantener la tensión adecuada de la carga de las baterías. Como se eleva el voltaje de entrada del panel solar, el controlador de carga regula la carga de las baterías evitando cualquier exceso de carga.
Tipos de regulador de carga: 1 sobre de 2. PWM 3. MPPT
El controlador de carga más básico (ON/OFF tipo) simplemente monitorea el voltaje de la batería y abre el circuito, parando la carga, cuando el voltaje de la batería se eleva a un nivel determinado.
Entre la carga 3 reguladores MPPT tienen mayor eficiencia pero es costoso y necesita el algoritmo y circuitos complejos. Así que pensar en controlador de carga PWM es mejor para nosotros que es tratado como el primer avance significativo en la carga de la batería solar. Modulación de ancho de pulso (PWM) es el medio más eficaz para lograr la carga de tensión constante mediante el ajuste de la relación de trabajo de los interruptores (MOSFET). En el controlador de carga PWM, la corriente del panel solar disminuye según el estado de la batería y recarga las necesidades. Cuando un voltaje de la batería alcanza el punto de consigna de regulación, el algoritmo PWM reduce lentamente la corriente para evitar el calor y gases de la batería de carga, pero la carga sigue a devolver la cantidad máxima de energía a la batería en el menor tiempo.
Ventajas de PWM controlador de carga: 1. mayor carga de eficiencia 2. Vida de batería más larga 3. Reducir la batería sobre la calor 4. Capacidad para desulfatar una batería.

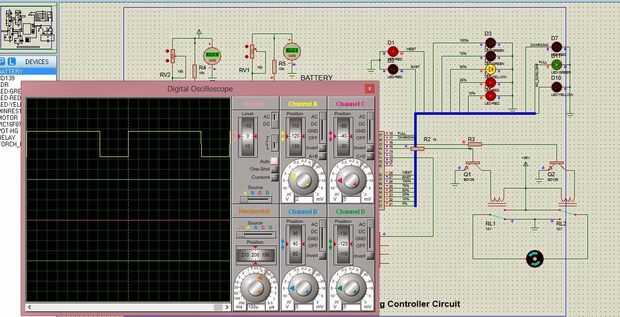

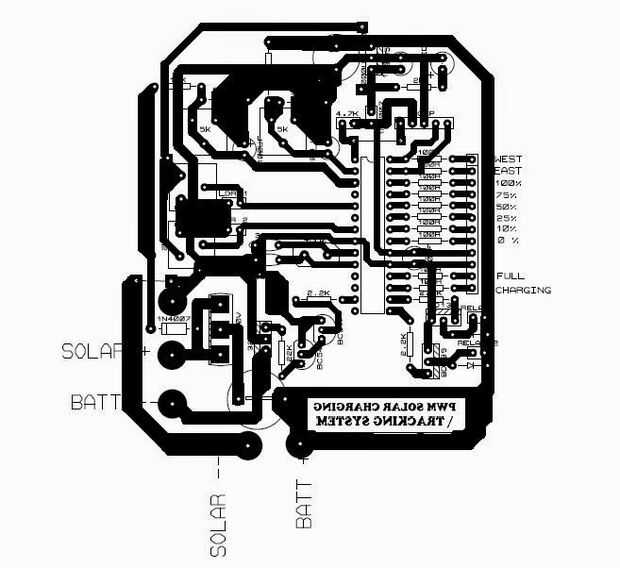

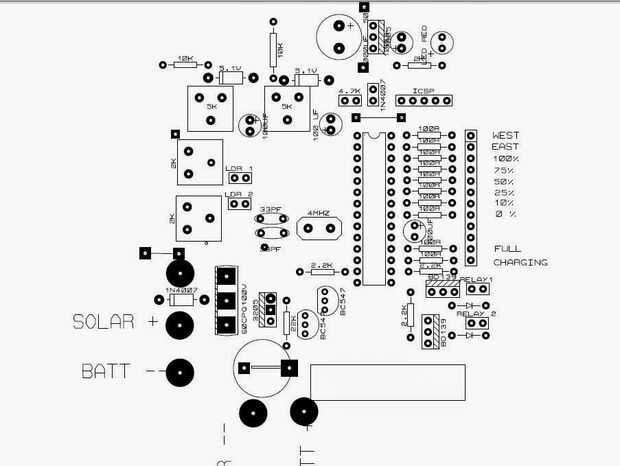

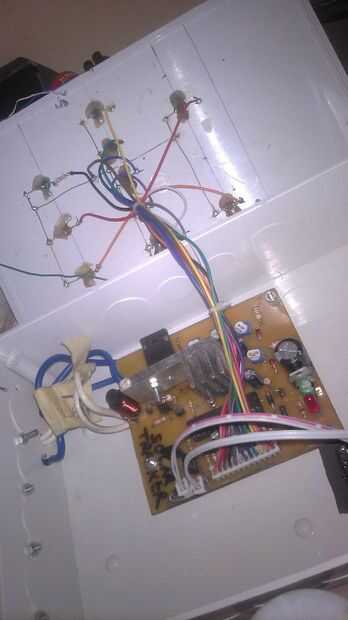

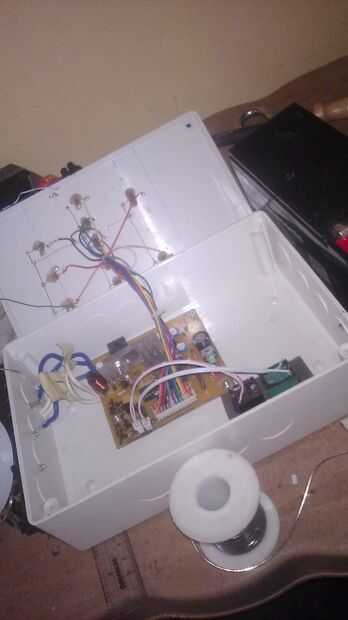

El tablero del sistema microcontrolador fue utilizado para el control de la toma de corriente 12v dc. Recibe las señales de los sensores LDR. La tensión analógica es convertida en señal digital (lógica 1 o 0) para el proceso. El procesador era un PIC16f72 de Microchip Inc.
