PWM LED con controlador de Servo inteligente (2 / 8 paso)

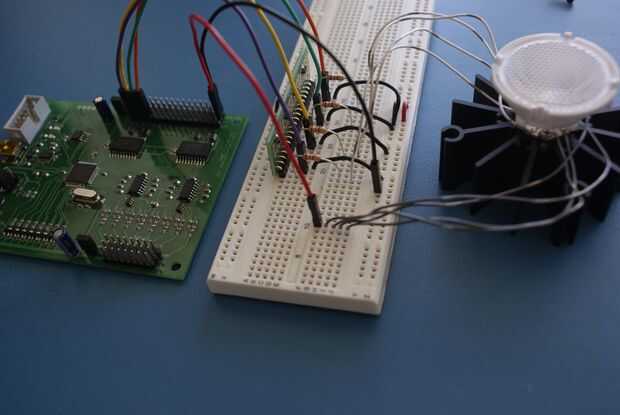

Paso 2: Conectar los FETs al controlador de Servo inteligente

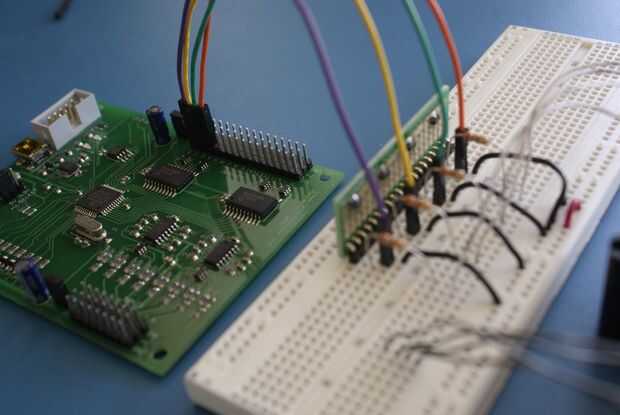

Conectar las puertas MOSFET para las salidas en el tablero SSC. Conecte el canal 1 LED rojo, LED verde a canal 2 y azul LED a la salida de canal 3.

La Junta va a alimentar los LEDs. Conecte los rieles positivos y negativos del canal de salida del servo al LED y FETs.
