Paso 3: Hardware (estructural/mecánico)

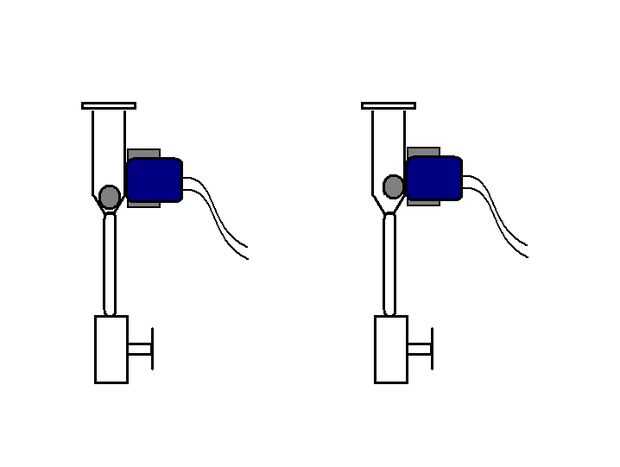

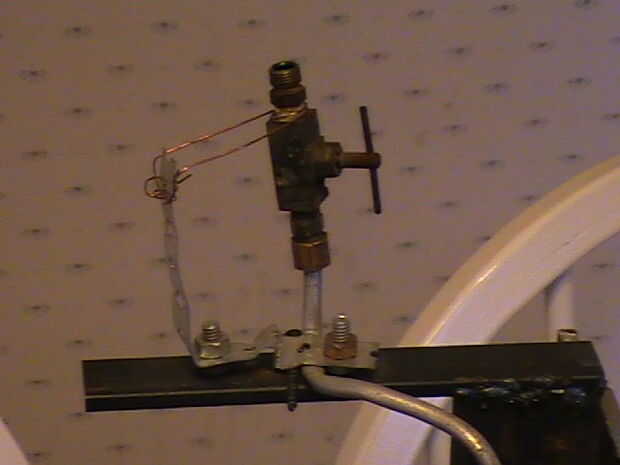

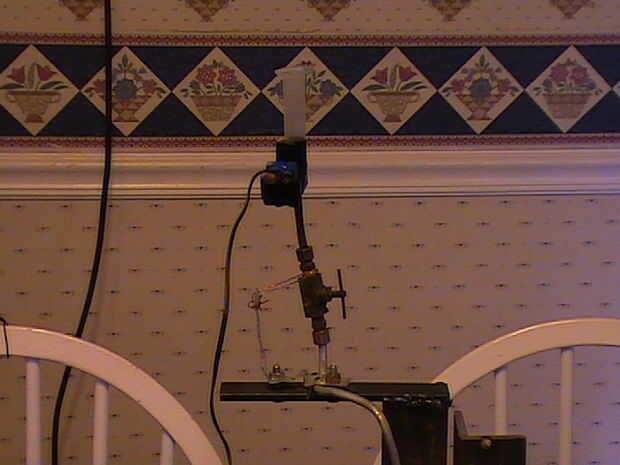

La alimentación de combustible se compone de una antigua jeringa, que se monta en una sección de la tubería del piloto. El tubo se enrosca en una llave de gas, que se conecta a otra sección de tubo piloto que lleva en el horno. El mecanismo por el cual se controla la alimentación utiliza un electroimán, que se asegura al lado de la base de la jeringa. Un rodamiento de bolas de acero se deja caer en la jeringa, que bloquea la alimentación normalmente de gravedad. El electroimán dibuja el cojinete en el lado accionado, permitiendo que el combustible (alcohol isopropílico) a fluir a una tasa determinada por la llave.
La pantalla de vidrio en incluido para que en caso de fuga o blow-back, el operador no está expuesto directamente a la llama. Además, la pantalla bloquea pasivamente sputter combustible y calor, manteniéndolo de efectuar cualquier equipo sensible.

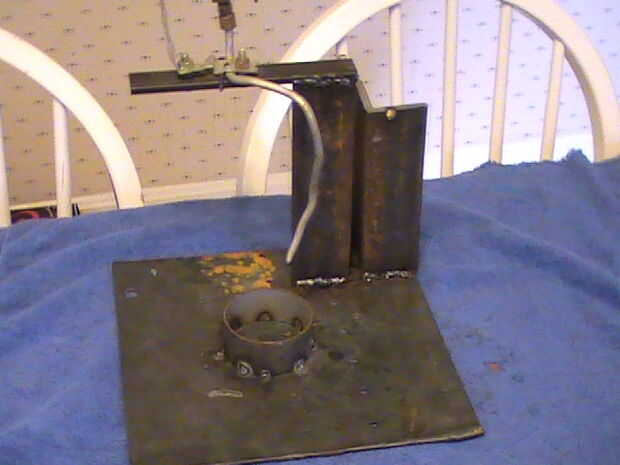

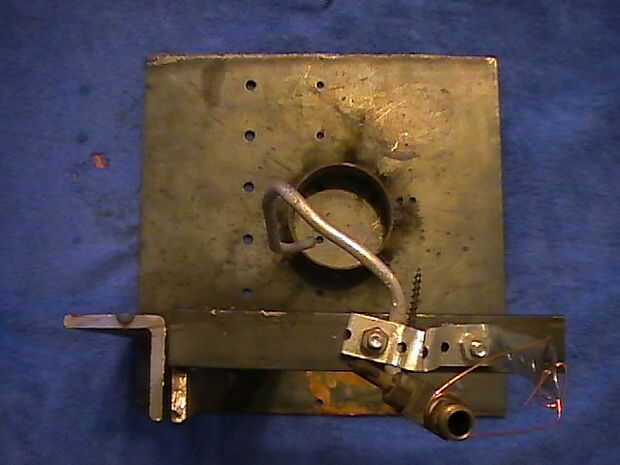

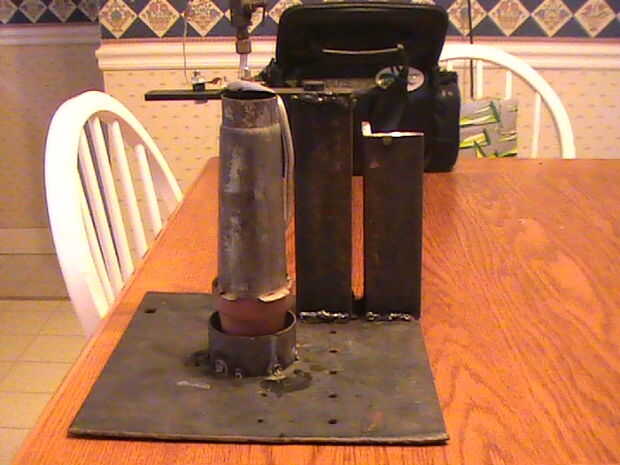

La cámara del horno es el elemento estructural más simple, principalmente porque fue el primer componente del proyecto construido. Es también totalmente construido con materiales rescatados. El hoyo del horno es una maceta de cerámica pequeños, la base de los cuales ha tenido vidrio vertido en él. Esto hace que para una cámara altamente termoresistentes y es ideal para la piscina de combustible. El cono es el cuerpo de una vieja pistola secado de pintura, y su forma la hacen ideal para canalizar el aire caliente ascendente en un área concentrado. También tiene una red construida en él, que es útil para colocar un crisol en el calor.
