Paso 6: Montar las patas y parte inferior

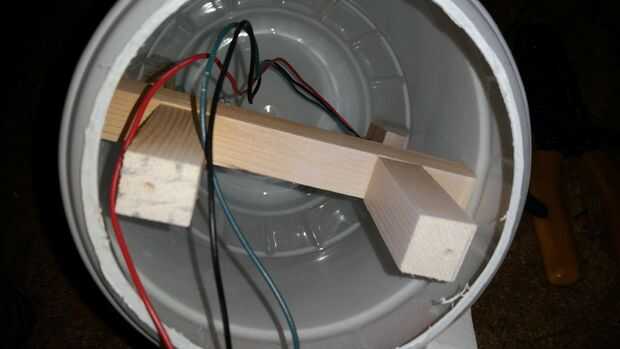

Primero, usted necesitará construir una pieza estructural interna que proporciona un punto de montaje para la electrónica como un accesorio para la parte inferior. Utilizando algunos pino 3/4 "x 3/4" raspa forma construir una U invertida. Hacer el miembro horizontal de la U invertida la longitud exacta del interior diámetro de su contenedor plástico grande. Puesto que nuestro envase de plástico grande tenía un significativo taper encima de la horizontal de montaje zona los miembros verticales de invertido que estás Unido 1" desde otro extremo del miembro horizontal. Los miembros verticales son más cortas que la distancia desde la parte superior del miembro horizontal en la parte superior del envase de 1/4". Este 1/4" es que para lo que será la parte inferior para empotrar dentro del contenedor. Encolar y atornillar las piezas. Por último, taladre orificios a los lados del envase de plástico para sujetar al miembro horizontal de la invertida te al contenedor.
A continuación, perfore 2 agujeros en cada lado del cuerpo plástico para sujetar las piernas de lado. También, perfore agujeros de 1/2" en el centro de la zona de fijación junto a donde estarán los agujeros de 1/2" en las piernas. Esto le permite pasar los cables de potencia y control desde el Arduino a los servos.
Coloque la 1/4 parte inferior hecha en los pasos anteriores sobre el invertido y sujételo con tornillos. Asegúrese de que la pierna delantera se centra correctamente en lo que se convertirá en la parte delantera de su Astromech Driod.
Por último, eliminar todo, acabado arena y pintura. Elegimos para pintar nuestras similares a Q5 desde el universo de Star Wars pero usted puede elegir una combinación de color que desea.
