Paso 2: Installastion instractions
edificio el quadcopter
el primer paso de la construcción de lo quadcopter es la construcción de la estructura, sólo siga el instractions que tenes con el marco y construir el chasis.
el quadcopter son 4 motores, 2 motores CW y 2 motores CCW, el orden de instalación de motores:
frontal izquierdo brazo - motor CW
brazo frontal derecho - motor CCW
posterior brazo - izquierdo motor CCW
trasero derecho motor - motor CW
al instalar los motores, señalan los cables al brazo del chasis.
el CSE tiene 5 cables y un enchufe, el negro de 3 cables deben conectarse a los motores.
para la rotación CW necesita conectar los cables de salida al motor (primera ESC al primer cable motor, segundo a segundo al alambre, tercer alambre al tercer cable). para la rotación del CCW basta cambiar entre la segunda a la tercer cable. (ESC primer cable al primer cable motor, segundo a tercero, tercer alambre al segundo cable)
conectar y soldar todos los cables de salida rojo junto al enchufe cable rojo y los cables negros al negro.
después de realizar todas las conexiones con soldadura, puede conectar el controlador de vuelo.
conectar el ESC con cc3d en este orden
Conecte la salida del motor 1 a la parte delantera ESC a la izquierda
conectar la salida del motor 2 al frente ESC a la derecha
Conecte la salida del motor 3 a la izquierda ESC posterior
conectar la salida del motor 4 en la parte trasera derecha ESC

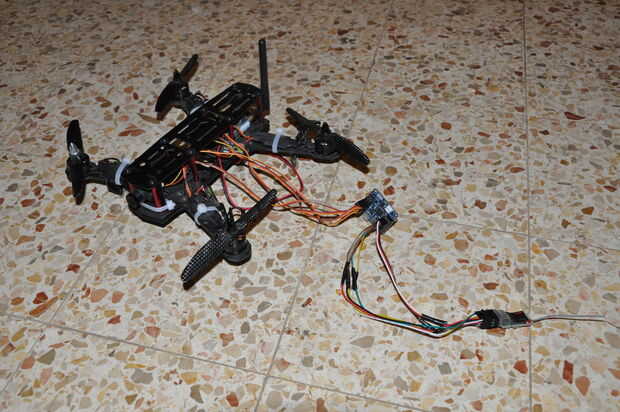

Conecte el receptor de 2,4 Ghz para el controlador de vuelo CC3D, simplemente conecte las conexiones de la salida del receptor a las entradas de cc3d, (canal 1 entrada 1, canal 2 a la entrada 2, etc.) es necesario conectar al menos 6 canales.
Este es el cableado neet para hacer para el quadcopter, cuando termine el cableado tiene que actualizar el firmware de cc3d y realizar una calibración. el controlador de vuelo CC3D trabaja con el programa de openpilot excelente opensource.
descargar el software e instale a su pc, siga la instractions en la interfaz de usuario piloto abierta y hacer la instalación.
construir el sistema FPV
ya he hecho un completo detallado instructivo para hacer un barato FPV gafas inalámbricas basan en este quadcopter.
voy a publicar mas videos de este quadcopter muy pronto así que Suscríbete!
