Paso 1: Seleccione altavoces y equipos de
Para especificar la dimensión de la caja, primero debes decidir qué tipo de equipo que desea poner en.
Amplificador
Desde que leí un montón de cosas buenas sobre el amplificador de TPA3116 2x50W (trabaja con 24V), decidí que uno. Es barato, usted puede conseguir desde unos $18 y tiene un montón de energía para una pequeña caja.
Altavoces
Puesto que es pico de 50W, 15Wrms altavoz era una buena opción (pico de 30W). En general, es mejor conformarse con altavoces de potencia menor que lo que el amplificador es capaz de prevenir tener un tope entrada en los altavoces.
Puesto que utiliza imanes para fijar la tapa en la parte delantera, preferí escoger altavoces con.
Lo siguiente a mirar es si los altavoces una cámara cerrada de se necesita una configuración bass reflex. Preferí tener una caja cerrada ya que es más fácil de construir.

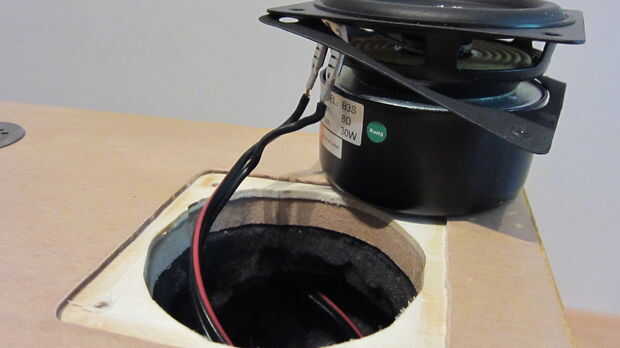

Ya que esto va a ser independiente, observe detenidamente la frecuencia de corte para los altavoces, sobre todo si quieres bajo decente. Seleccioné los altavoces B3S HiVi investigación que requieren un volumen de 2L y tienen una frecuencia de corte de aproximadamente 80Hz (que es alta pero bien cuando te acostumbras a él).
Fuentes de alimentación

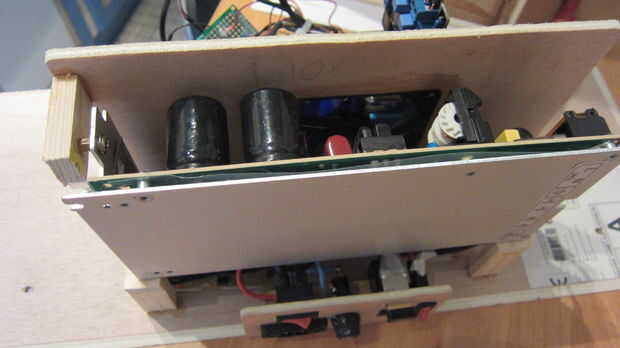

Lo siguiente que quiero mirar es la fuente de alimentación para el amplificador de potencia. Ya que tengo un amplificador 2x50W, fui a un 24V 5A fuente de alimentación (120W). Fuentes de alimentación LED tienden a ser bastante estable por lo que son una buena apuesta. Una vez más, tomar un margen con la potencia del amplificador para asegurarse de que no sacar demasiado poder de la fuente de alimentación.
Además de esto, usted necesita algo para poder encima de su Pi de frambuesa. Es mejor aislar completamente los circuitos amplificado y baja tensión para evitar cualquier parásitos. He añadido una fuente de alimentación de 5V para el Pi y un convertidor DC-DC alimentar el ventilador y la retroiluminación de la LCD de la fuente de alimentación de 24V.
DAC
Porque la salida de audio de la Pi no es buena, usted querrá usar un DAC. DACs I2C no ocupan mucho espacio y no que caro así que son una buena opción. Fui el el Hifiberry analógico DAC.
El resto
También necesita para adaptarse a la Pi. El resto del equipo no ocupa mucho espacio así que en este momento que no tienes que preocuparse de él. Basta con asegurarse de que usted puede caber en un ventilador si quieres. He utilizado un ventilador de 60mm 12V encendido ~ 6V (gira a una velocidad más baja y hace menos ruido). Noiseblocker o Noctua ventiladores son muy silenciosos y tienes que pegar la oreja en la caja para escucharlos.
