QCB: Circuito rápido (1 / 3 paso)

Paso 1: Herramientas y materiales

1. Grabador de cualquier tipo
2. Adhesiva de cobre tableros revestidos
3. Fuerte software de diseño de PCB
4. Un montón de tiempo, herramientas, resolución de problemas, limpieza, eliminación de, etc..

Ahora, lo que usted necesita:

1. Tablero revestido de cobre
2. Diagrama esquemático del circuito electrónico (esquema dibujado mano incluso hará)
3. Impresora Inkscape y de inyección de tinta lápiz OR y papel (papel llano, gráfico o etiqueta)
4. Hoja de sierra HSS (no se muestra en la figura; cortador fue intentado antes pero fue encontrado para ser un inconveniente; Cuchilla HSS es mejor que puede cortar cualquier material con facilidad)
5. Borde recto (recto algo hará)

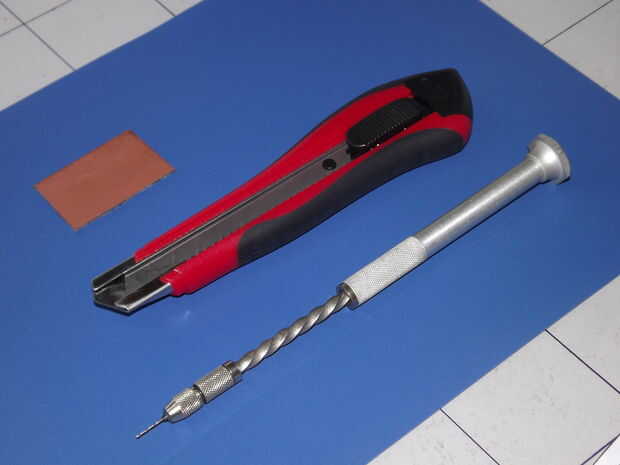

6. Tipo de pluma manual PCB de perforación (ver figura) con broca de 0.8mm
7. Sacador de centro
8. i-puede-Hold
9. Palillo del pegamento
10. Trozo de madera
11. Algo de tiempo libre

Requisitos opcionales (no importa mucho si no tienes)

1. Orégano (opcional: es gratuito y fácilmente simula esquemas)
2. Tester multímetro o continuidad (opcional: para comprobar las conexiones)
