Paso 1: Reunir los materiales

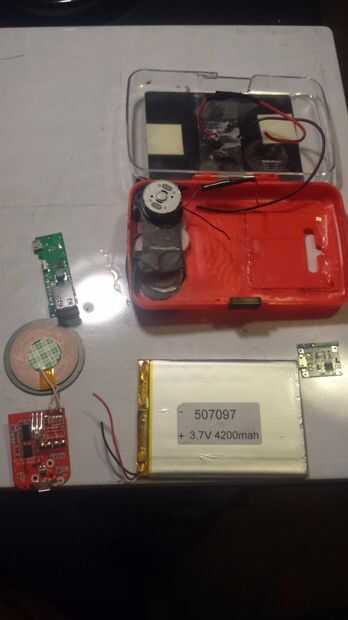

Aquí está una lista de las piezas que utilicé:
Herramientas
1. rotatorio herramienta con hoja de corte (Dremel)
2. soldador
3. soldadura
4. cortador/pelador de cables
5. pistola (si la tubería del encogimiento del calor de uso)
6. multímetro (para probar)
Partes:
1. panel Solar (me decidí por uno debido a su tamaño. Que caben justo en la parte superior el caso sin y extender los bordes. Se dan cuenta que el tiempo de carga solar es dependiente en el tamaño del panel. Tengo un pequeño panel de wi)

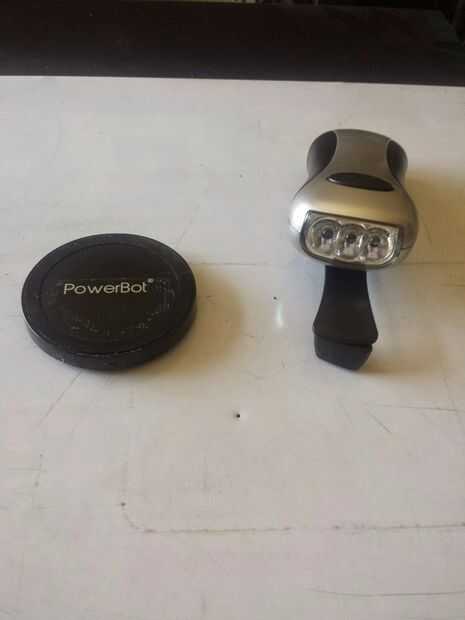

2. mano manivela Dinamo (he tirado mi de una linterna de manivela. Sólo romper abierto la caja y tire de la dinamo. Asegúrese de hacer un seguimiento de la colocación del engranaje.
3. proyecto caso (escogí el caso de un poco de destornilladores tuve que parecía lo suficientemente grande para todas las partes y no era mucho más grande que mi teléfono celular).

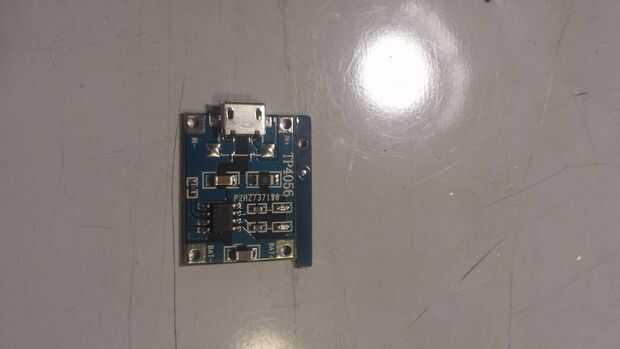

4. cargar el controlador (TP4056, más sobre esto más adelante)

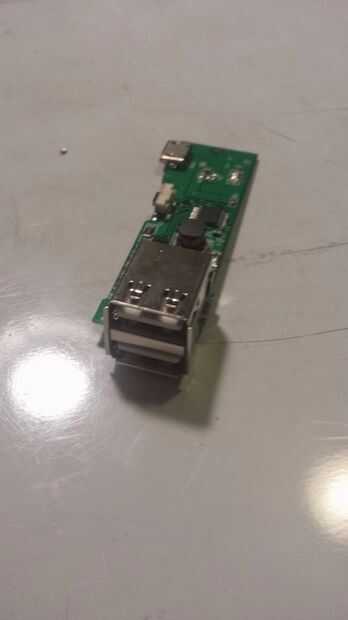

5. DC-DC converter (elegí uno con 2 salidas USB. Puede elegir un USB de salida y dividirla, o ir con una salida si no desea usar un cargador inalámbrico)
6. alambre (calibre 16 o mayor. Más gruesas y se ocupan de resistencia interna y perder poder)

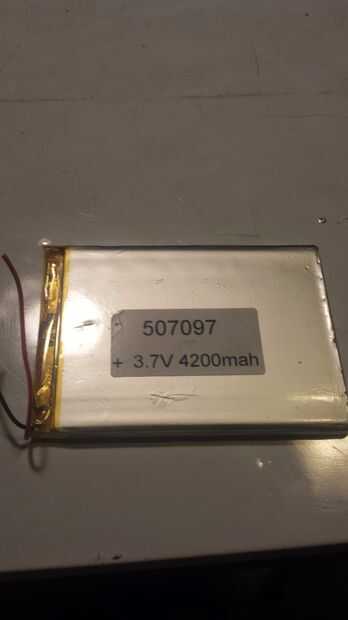

7. polímero de litio (tan grande como usted desea. Fui con una batería de 4200 mAH, que cobrará mi telefono 3 veces más sin necesidad de su propia alimentación) Asegúrese de que utiliza protección PCB. Mayoría de las baterías de teléfono tiene esto, pero sólo asegúrese de que está allí si usted está comprando uno de eBay como yo lo hice.
8. 2 diodos (he usado un diodo 1N4001, pero es clasificada manera superior a la que necesitaba. Revisar hoja de especificaciones del diodo y asegúrese de que puede acomodar las salidas desde el panel solar y la manivela).
10. quick-acero epoxi u otros masilla epoxi
11. Sugru

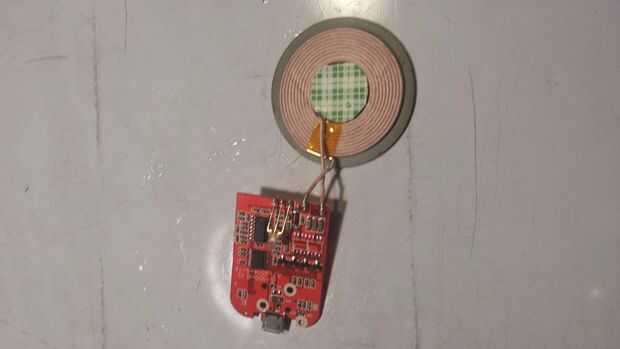

12. * Cargador opcional * inalámbrica Qi si decide que desea utilizar la carga inalámbrica y los dispositivos tienen esa capacidad.
13. * cables USB opcional *. Dependiendo de la colocación de su convertidor de DC-DC, puede que desee utilizar un pequeño cable de extensión USB y un cable Micro USB para tener una ubicación más conveniente para su enchufe y cargador inalámbrico.
14. * opcional * tubo termocontraíble. También se puede utilizar cinta aislante.
15. * opcional * interruptor para desconectar el cargador inalámbrico. Si no utiliza un interruptor, la bobina de inducción pondrá constantemente energía, drenar la batería. Esto era una parte de la retrospectiva para mí, porque sólo desconectar el cable para el cargador inalámbrico cuando no la estoy usando.
Usted puede encontrar casi cada pieza que necesita para esta build en www.browndoggadgets.com. Incluso tienen juegos y guías para hacer el cargador solar. Tengo la mayoría de mis piezas de eBay, ya que no había descubierto todavía. Para ahorrar dinero, he comprado de vendedores en su mayoría en el extranjero. Envío de China tiene al menos 3 semanas, así que tuve mucho tiempo para esperar. También he encontrado algunas ofertas en un cierre Radio Shack.
Limpiar las partes donde se puede! Probablemente tienes un caso ahí que usted puede utilizar, y usted puede tener una linterna de manivela que puede tirar el dínamo de. Probablemente tienes un repuesto cargador USB para el teléfono que usted puede tirar el convertidor DC-DC de. Que tenga un pequeño cargador Qi ahí si su teléfono tiene carga inalámbrica. Usted puede incluso utilizar una batería de repuesto de teléfono si desea.

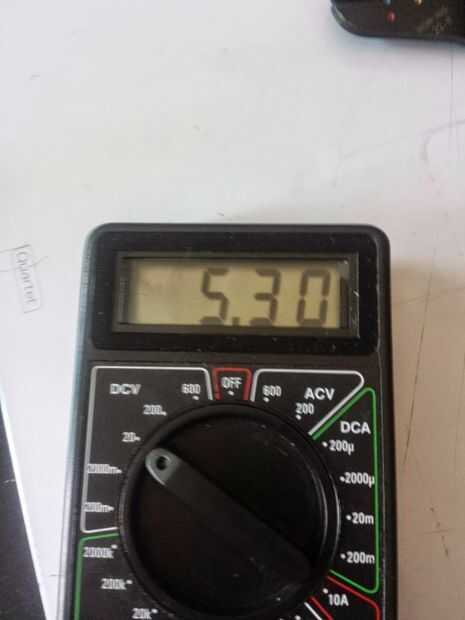

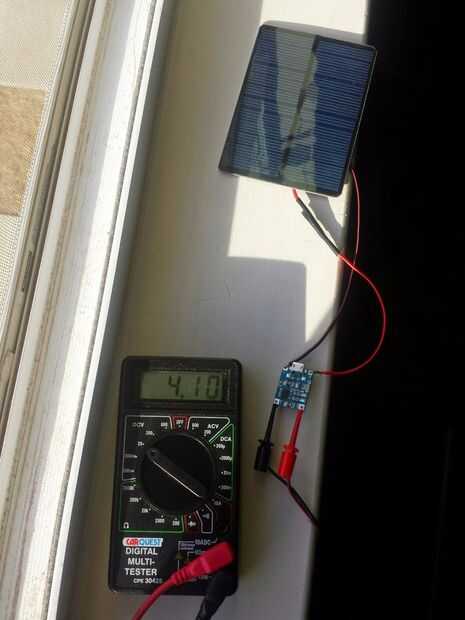

Cuando llegan las piezas, asegúrese de comprobar prueba con un multímetro antes de hacer cualquier cosa. Continuidad en las placas de circuitos, busque por lo menos una salida de 5V en la manivela y el panel solar, compruebe de 3,7 voltios de la batería (que generalmente la nave con una carga parcial).
