Qi habilitado Banco de energía Solar y la carga del Dinamo (4 / 7 paso)

Paso 4: Comprender su partes/configurar los diodos

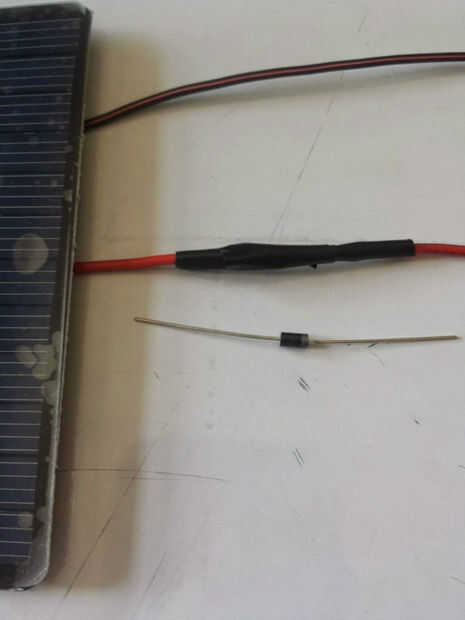

Regulador de carga: éstos hacer exactamente lo que crees que lo harían: control de carga. Hicieron una entrada eléctrica (solar y manivela micro USB) y regular para que sea utilizable para cargar su batería, que pone a 3,7 voltios. Incorpora protección contra sobrecarga y sobrecalentamiento y añade un punto de falla para prevenir una falla catastrófica de la batería. Este controlador elegí (TP4056) actúa como gateway entre la entrada y salida y tiene un conveniente LED cuando carga (rojo) y cuando la batería está cargada (azul). También se permite para micro-USB de carga, así que cuando usted tiene acceso a un tomacorriente de pared sólo puede conectar un cargador de teléfono estándar para dar a su batería una carga completa. El panel solar y manivela toman un tiempo para cargar la batería, así que esto es una característica realmente interesante. Todo lo que proporciona la energía (panel solar y manivela) irá en el lado de entrada del regulador de carga, y todo lo que utiliza energía (batería, convertidor DC-DC) se vaya del lado de la salida del regulador de carga. Soldar un diodo al cable positivo del panel solar. Un diodo funciona como una válvula unidireccional para la corriente. Desea que va lejos el panel y no hacia él, así que poner la "barra" del diodo del panel actual. Mismo concepto para el dynamo, el diodo en el cable positivo del motor con la barra de la soldadura hacia fuera (o hacia el controlador de carga)

Convertidor DC-DC: Este dispositivo permite que el voltaje de la batería a ser intensificado de 3.7 V a 5 V para que sea utilizable a los puertos USB, que requieren 5 V. Elegí uno con 2 puertos USB; una para un cable de extensión USB para alcanzar el puerto que había cortado y otra para conectar a un cable micro del USB para el cargador inalámbrico.

El Panel solar: paneles solares son las células fotovoltaicas que convierten la luz solar en electricidad. Sin embargo, son ineficientes y sólo unos cientos de miliamperios en el mejor. Recuerde que potencia = voltaje * corriente. Más potencia a un voltaje determinado (debe ser 5V menos) significa corriente más alta, pero también significa aumento en el tamaño y costo del panel. Mi panel es pequeño y por lo tanto débil, sólo poner unos 167 mA a 6 voltios. (6 * 0,167 = 1 W). En 167 mA, tomaría 25 horas de luz solar directa para mi batería conseguir una carga completa, razón por la cual he añadido la opción de un dínamo manivela de mano.

Dinamo: Una dinamo es un generador mecánico. Generadores motores trabajando al revés, en lugar de utilizar electricidad para hacer girar el eje, el eje se hace girar para crear electricidad. Cuanto más rápido gira el eje, se produce más poder. Se puede probar cuando enganche el motor para el controlador de carga. Gira lentamente y no pasa nada porque están produciendo menos entonces 5 voltios. Girar más rápido y usted verá el rojo Mostrar débil luz para arriba. Gira más rápido y obtendrá mucho más brillante. Para permitir girar más rápido, los engranajes crean una proporción alta para que un giro de la manivela significa muchos giros del eje. Mi manivela sólo funciona en una dirección (sentido antihorario) pero algunas dinamos funcionará en ambas direcciones.

Cargador inalámbrico: Esto es básicamente sólo una bobina de inducción que transmite la fuerza sobre una distancia corta a una bobina receptora. Mi tablet tenía tal bobina construida en él, pero mi teléfono (Galaxy S4) requiere una bobina adicional que enganchado en la batería. Carga inalámbrica es lento, pero cómodo. Si quieres WiFi carga sobre este proyecto, no utilice una caja de metal. Metal impedirá la inducción entre las bobinas.
