Paso 5: Soldar todo junto y probar
Tienes un positivo y negativo terminal de entrada de en el controlador de carga y un positivo y negativo "terminal de la batería". Su poder proviene de 2 fuentes (3 contando el micro-USB), por lo que vas a tener que empalmar los cables positivos y negativos desde el panel solar y dynamo. Lata y soldar los cables entre sí y respecto a la terminal correspondiente en el controlador de carga de la soldadura. Oriente los cables para que su colocación no interferirá con el controlador de carga de posición o bloquear el orificio de micro-USB en el caso.

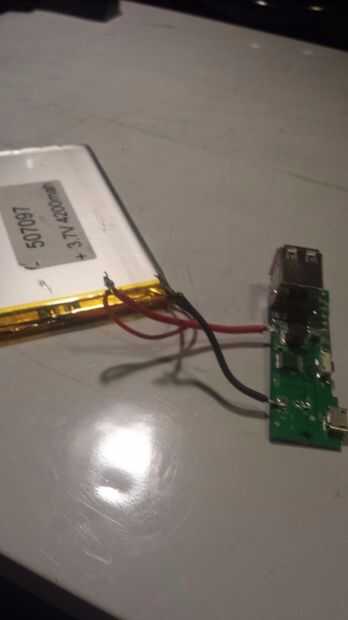

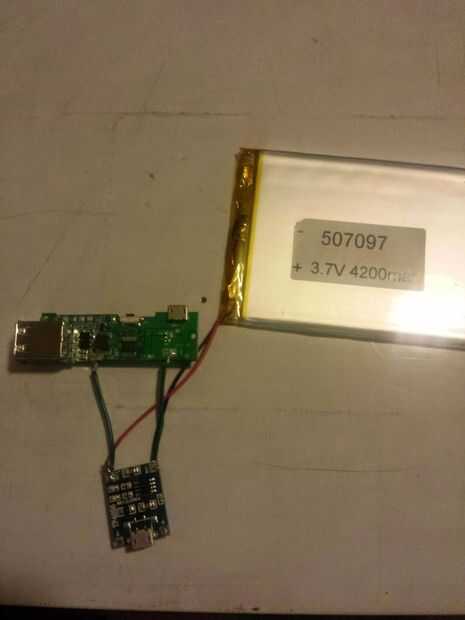

Ahora querrá volver a soldar los cables en el convertidor DC-DC. Asegúrese de que son una longitud apropiada para alcanzar el regulador de carga. A continuación, harás lo mismo que antes con los cables de controlador de batería y carga. Suelde los cables positivos juntos, entonces esa conexión al terminal positivo en el lado de salida del regulador de carga de la soldadura. Hacer lo mismo con el lado negativo.
Boom! Eso es todo, se han hecho todas las conexiones.
Ahora usted querrá probar estas conexiones y ajustarlas según sea necesario. Verificar que la manivela trabaja: girar y buscar la luz de carga. Poner el panel en el sol y buscar la luz. Enchufe un cable micro-USB en el enchufe en el controlador de carga y buscar la luz. Cuando la batería esté cargada, comprobar que el convertidor DC-DC conexión de un cable USB y carga tu teléfono o comprobar el enchufe con un polímetro para 5V.
