Paso 3: Conexión de los componentes electrónicos

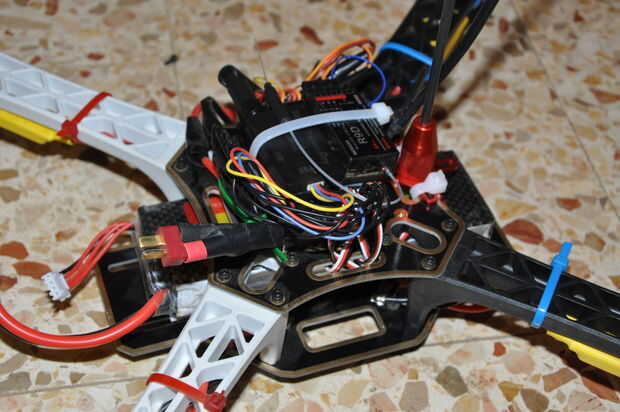

el controlador de vuelo APM es muy fácil de conectar, hay conexión específica para cada módulo. muy recomendable para conectar los cables sólo después de colocar el controlador de vuelo en su lugar.
1. conectar el módulo gps a los 2 puertos
2. Conecte el receptor de 2,4 a los puertos de entradas, en el mismo orden (salida de uno a la entrada 1, salida 2 entrada 2...) deben conectar al menos 6 canales.
3. Conecte el enchufe de telemetría a la apm
4. Conecte la clavija pequeña del módulo de alimentación a la apm.

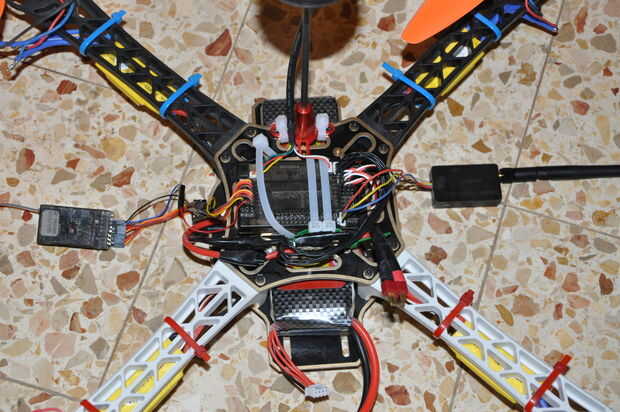

5. es necesario conectar las salidas de motores a la ESC en este orden:
Coloque el marco con de nuevo a la cara (el lado trasero de lo quadcopter necesario para apuntar a tu cara)
Conecte la salida del motor 1 a la ESC derecha
Conecte la salida del motor 2 a la ESC izquierda cerca
Conecte la salida del motor 3 a ESC izquierda
conectar la salida del motor 4 a la cercana ESC derecha
Cuando haya terminado todas las conexiones y parecen listos para volar, es hora de instalar el planificador de misión a su pc y actualizar el programa del controlador de vuelo.
descarga la última versión del planificador de misión y seguir los pasos.
más actualizaciones son muy pronto, por favor Suscríbete!
