Quadcopter bricolaje para principiantes (6 / 18 paso)

Paso 6: Tablero de distribución de energía

Ahora ha llegado a uno de los más intensos y frustrantes pasos de trabajo, pero no te preocupes, lo logras si sigues estos pasos:

1. Empecemos con la conexión del conector de batería que a soldado a la placa de distribución de potencia:

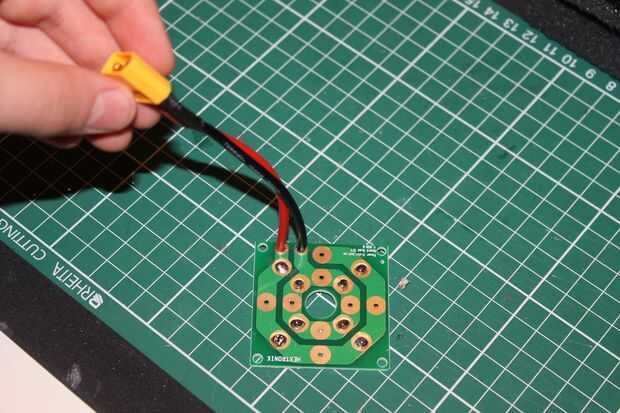

   1. Poner dos extremos del cable de conector de la batería en los agujeros provistos en el tablero de distribución de energía.

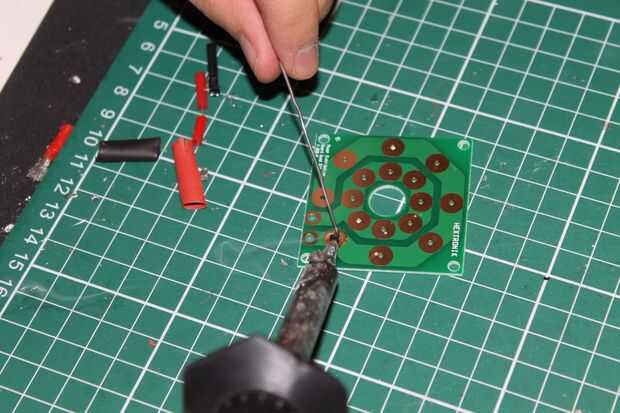

   2. Ahora tome un poco de soldadura y colocar en el tablero de distribución de energía, pero ten cuidado que no Conecte ambos + y - los terminales juntos accidentalmente.

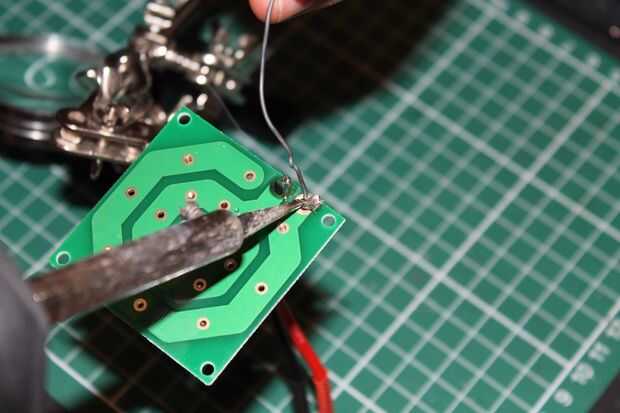

   3. También, utilizar alguna soldadura en la parte inferior de la Junta Directiva para fijar el cable.

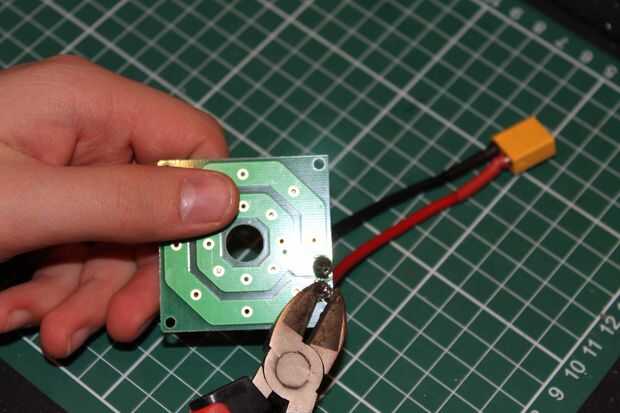

2. Al final, con unos alicates, corte el cable sobrante que no es necesario en la parte inferior del tablero.

Después de hacer esto, continuar con las conexiones entre el tablero de distribución de energía y de la ESC. Usted tendrá que hacer lo siguiente:

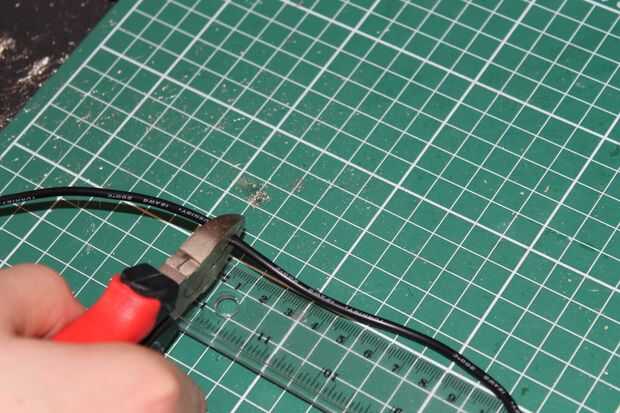

1. Cortar cables 16AWG roja de 4 x 10 cm con sus pinzas.
2. Corte 4 x 13 cm Negro 16AWG cables usando sus pinzas.
   1. Comience con los cables negros:

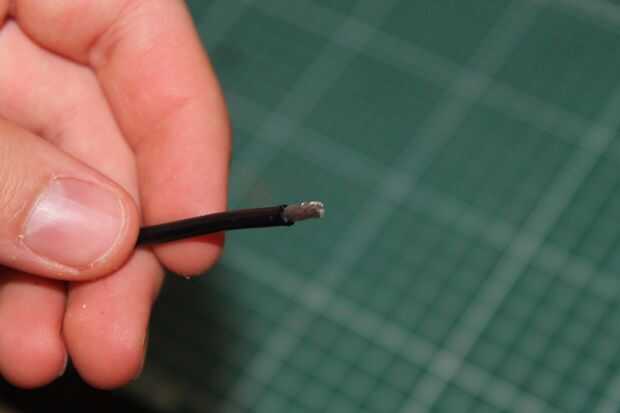

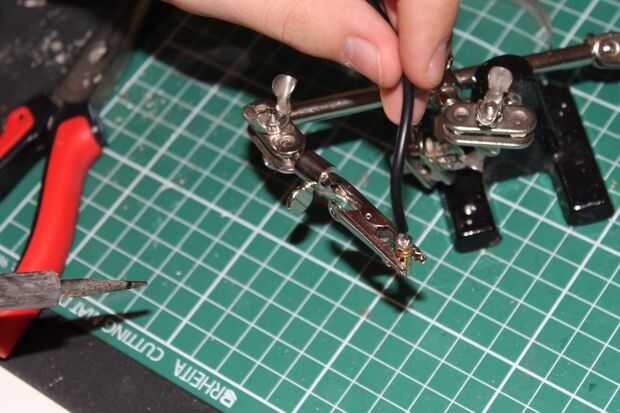

   2. Corte aproximadamente 1 cm de aislante de los extremos.

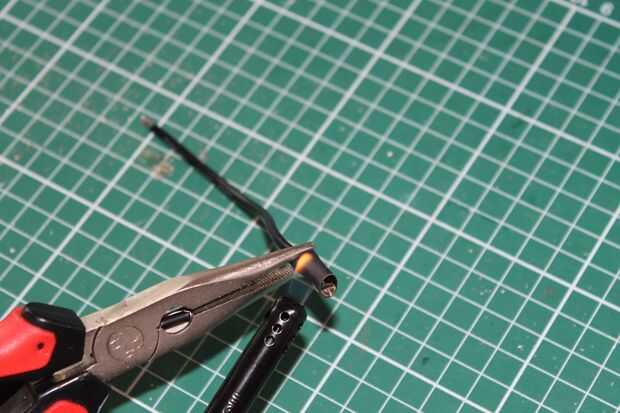

   3. Se fije un conector cilindrico hembra a uno de los extremos de cada uno de los cables rojo, siga el mismo procedimiento como lo hizo antes.
   4. Después de hacer esto, poner del encogimiento del calor sobre el conector bala, utilice un trozo de 2 cm de él y fijarlo del mismo modo que lo hizo como antes.

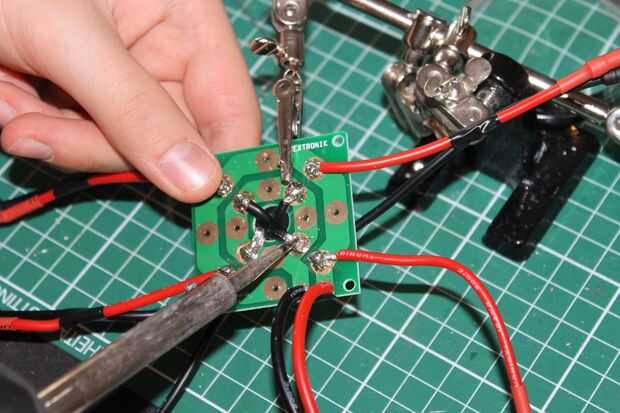

   5. Ahora conectar el cable en el tablero de distribución de energía. Sugiero le pre de la soldadura de los accesorios en el tablero, esto hará tu vida más fácil cuando la conexión de los cables.
   6. Mira la foto para darle una idea de la disposición, si usted está confundido.

Después de terminar con los cables negro, continúe con los cables rojos. Siga los mismos pasos exactos, pero uso rojo calor retráctil en vez de negro y poner los cables negros por el agujero central. Mira las fotos para entender con lo que quiero decir, "... poner el negro los cables por el agujero central".

Si se une todo, hay un último paso para que usted pueda tomar. Utilice un poco de cinta aislante para conectar uno rojo y un cable negro con unos a otros por lo que permanecen juntos.
