Quadcopter FPV durable (3 / 8 paso)

Paso 3: Las placas superiores e inferiores

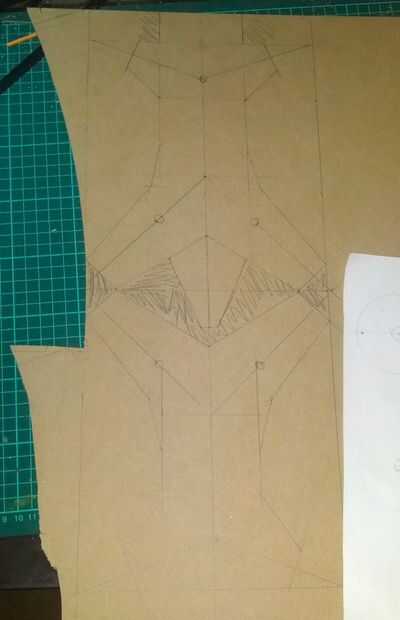

decidí hacer las superiores e inferiores MDF placas de madera diferentes, para que el superior tiene superficies adicionales en el frente y hacia atrás, para cosas como la cámara y los componentes del transmisor. A continuación se muestran algunas fotos de la hoja MDF, con las piezas dibujadas hacia fuera, antes de cortar y luego después de perforar algunos agujeros en el resultado.

Los agujeros solamente ahorran una cantidad muy insignificante del peso, pero encontrar los agujeros muy útil más adelante, para hacer el cableado. Tienes rutas mucho más astuto para obtener cosas enganchadas :-)

Además, el dibujo en el MDF tiene tres pequeños círculos donde yo planeaba poner a tres espaciadores de nylon. Estos son los que actúan como topes para los brazos. He añadido otros dos, en el marco más tarde.
