Quadcopter FPV pequeña y relativamente barata (1 / 6 paso)

Paso 1: Lista de materiales...

Estas son las partes que se requieren para esta build:

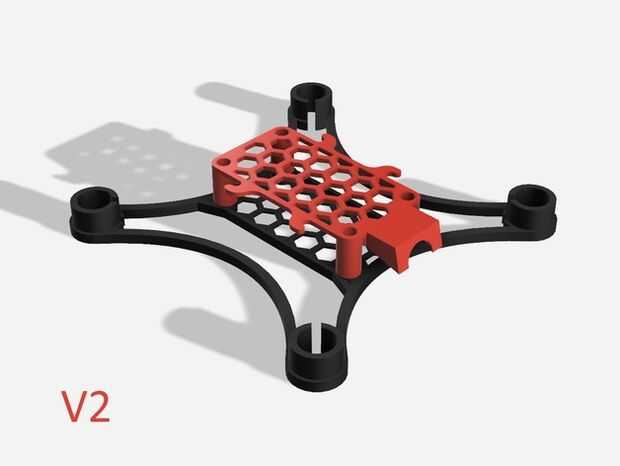

• Marco: Micro 105 FPV Quadcopter

http://www.thingiverse.com/Thing:1221911

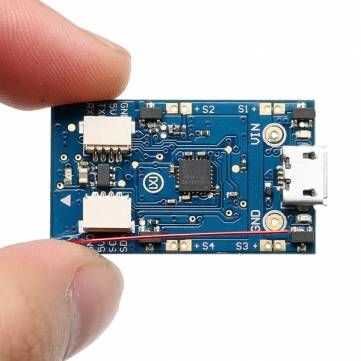

• Controlador de vuelo: scisky Micro ne 32 de 32 bits compatible con

http://www.Banggood.com/micro-Scisky-32bits-brushed-Flight-Control-Board-based-on-Naze-32-for-Quadcopters-p-1002341.html

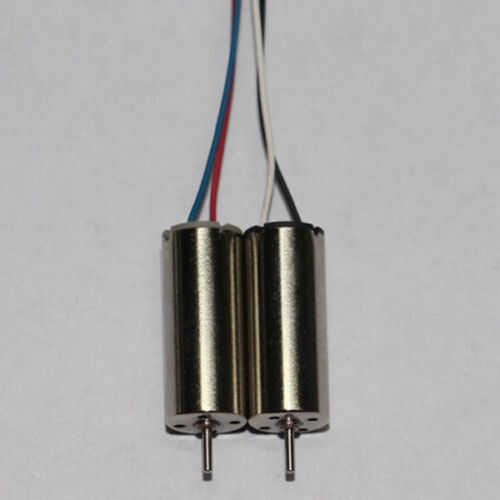

• Motores: El más barato 8, 5 mm x 20 motores pude encontrar :D

http://www.eBay.com/ITM/252072168791 (cca 2,25$ por par)

-Alternativa:

http://www.Banggood.com/2-X-8x20mm-motor-for-Hubsan-x4-H107C-H107D-RC-Quadcopter-p-87683.html ($ 5,42 por par)

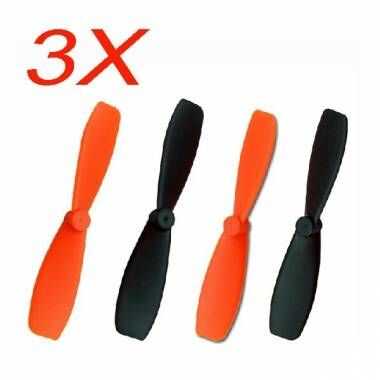

• Hélices: Apoyos de Walkera QR Ladybird

http://www.Banggood.com/wholesale-3-Set-Walkera-QR-Ladybird-spare-parts-Main-Blades-PROPELLERS-QR-Ladybird-Z-01-p-47127.html

• Batería: Nano-tecnología 300mAh C de 45-90 (si eliges esta batería, tenga cuidado con la polaridad, usted tendrá que cambiar los pines en el conector)

http://www.hobbyking.com/hobbyking/Store/__38364__Turnigy_nano_tech_300mah_1S_45_90C_Lipo_Pack_Fits_Nine_Eagles_Solo_Pro_100_EU_Warehouse_.html?strSearch=nano%20300%2045

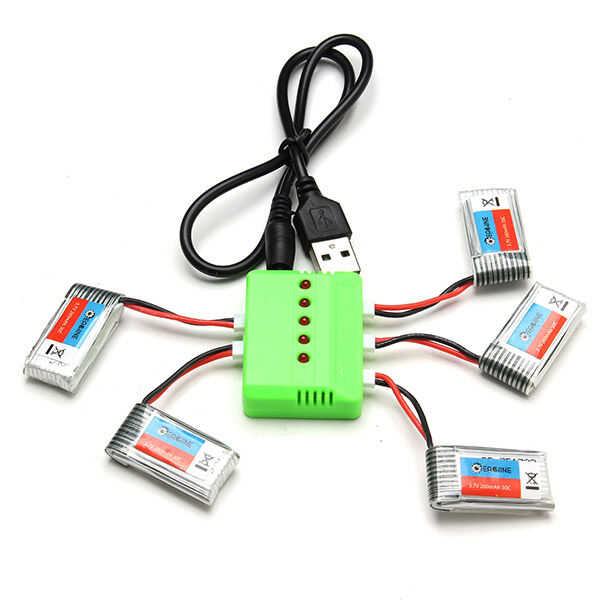

-Alternativa: Como las baterías de Nano-tecnología fuera de stock, terminé pedir estos, el bono que usted consigue un cargador gratis: 5 x Eachine H8 Mini H8 3D batería 3.7V 260mAh 30 C

http://www.Banggood.com/5pcs-Eachine-H8-mini-H8-3D-Battery-3_7V-260mAh-RC-Quadcopter-spare-parts-p-987893.html

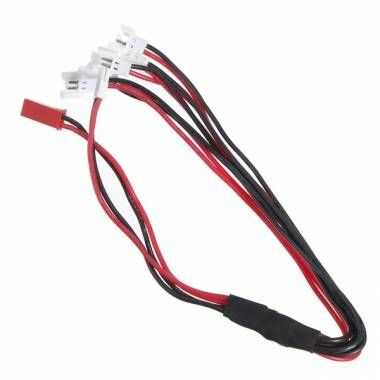

• Cable de carga para conectar FC a batería:

http://www.Banggood.com/wholesale-Walkera-Hubsan-x4-Eachine-H8-1-to-5-balance-charging-cable-for-3_7V-Battery-p-68437.html

Estas eran las necesidades básicas para el montaje de un quadcopter de trabajo, y si usted sólo quiere volar, puede detener aquí, montar el quadcopter y disfrutar como allí no es ninguna mañana.

Si desea agregar capacidades FPV (vista en primera persona) para el quadcopter, estas son las cosas que necesitará:

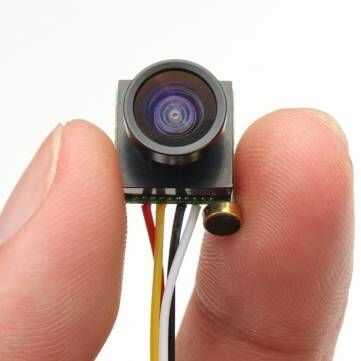

• Cámara FPV: 600TVL 1/4 1,8 mm CMOS FPV 170 grado ángulo de lente de camara

http://www.Banggood.com/600TVL-1_8mm-CMOS-FPV-170-degree-Wide-Angle-Lens-Camera-with-Diatone-universal-mini-camera-Lens-p-1019753.html

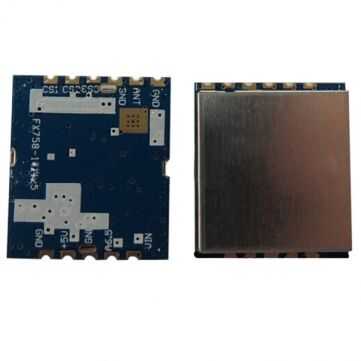

• Transmisor FPV: (banda A) FX758-2 5,8 G 200mW 32CH FPV Wireless Audio Video AV módulo transmisor

http://www.Banggood.com/FPV-5_8G-200mW-32CH-Wireless-Audio-Video-AV-Transmitter-Module-FX758-2-p-980317.html

-Alternativa: (banda E) Boscam FPV 5,8 G 200mW Wireless Audio Video transmisor módulo TX5823

http://www.Banggood.com/FPV-5_8G-200mW-Wireless-audio-video-Transmitter-Module-TX5823-p-84780.html

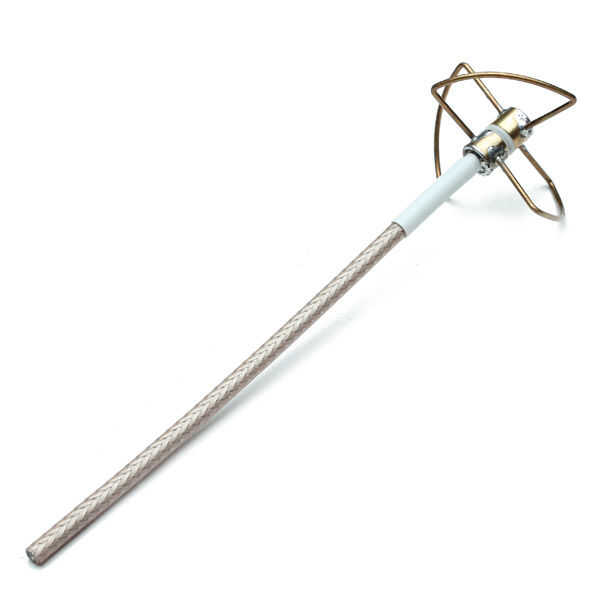

• FPV 5.8GHz Micro CL TX antena

http://www.Banggood.com/FPV-5_8GHz-micro-cl-TX-anternna-0_8g-Lightweight-p-973291.html

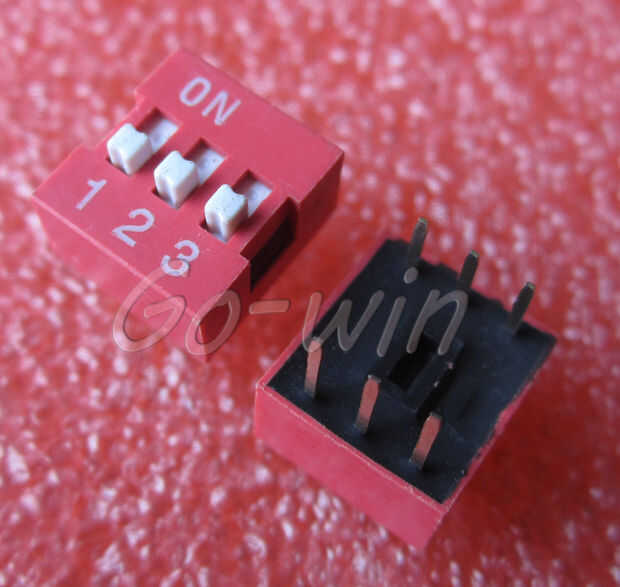

• Interruptor DIP para selección de frecuencia (unfortunetly no puedes comprar uno, pero un paquete de 10 en $ 0,99):

http://www.eBay.com/ITM/181723891772

Palabras de precaución...

Un poco de advertencia sin embargo: aunque no es objeto de este instructable, tienes que tener un transmisor de trabajo RC compatible con DSM2 para volar el helicóptero de quad, y si te gusta alguna acción de FPV un receptor de vídeo de trabajo con una pantalla o gafas

Este transmisor funciona casi con Micro Scisky, sólo necesita configurar los canales y volar.

• Walkera Devo 7E 7CH transmisor modo 2 sin receptor

http://www.Banggood.com/wholesale-Walkera-devo-7e-7CH-Transmitter-Mode-2-without-Receiver-p-48117.html

O JR cualquier módulo transmisor compatible con

• Módulo de transmisor seleccionable de 2.4GHz DSM2/DSMX OrangeRX/Devo (JR/Turnigy Compatible)

http://www.hobbyking.com/hobbyking/Store/__61212__OrangeRX_DSMX_DSM2_Devo_2_4GHz_Selectable_Transmitter_Module_JR_Turnigy_Compatible_.html

En cuanto a equipo de FPV , tampoco necesitarás algo como

• Quanum DIY FPV gafas V2 w/5 pulgadas LCD Monitor (Kit)

http://www.hobbyking.com/hobbyking/Store/__78125__Quanum_DIY_FPV_Goggle_V2_w_5_inch_LCD_Monitor_Kit_.html

con

• Eachine RC832 Boscam FPV 5,8 G 32CH inalámbrico receptor (banda E)

http://www.Banggood.com/Eachine-FPV-5_8G-32CH-Wireless-AV-Receiver-RC832-p-975426.html

o algo asi

• HDMI 720p de Fatshark Dominator V3 FPV Video gafas gafas WVGA 800 X 480 (banda A)

http://www.Banggood.com/Fatshark-Dominator-V3-FPV-video-goggles-glasses-WVGA-720P-HDMI-800X480-p-1000597.html
