Paso 3: montaje...
En la foto hay puntos rojos para el positivo y negro para negativo conduce. Nunca deje que toque rojo y negro (humo blanco).
ADVERTENCIA: Si usted compra las baterías de nano-tec, asegúrese de que el cable rojo de la batería coincide con cable rojo de FC, de lo contrario dejaremos que el humo blanco hacia fuera. Los pads de batería son fáciles de cambiar, pero también tendrás para asegurarse de que usted no corta los cables de salida al intercambio, o a destruir la batería o lo que es peor, puede prenderse fuego...
Después de te suelde los motores en el siguiente orden:
En la parte delantera izquierda y trasera derecha se soldadura motores de rotación en sentido horario (cables rojo y azul): cable rojo al positivo, azul a placa negativa.
En la parte delantera derecha y trasera izquierda se soldadura motores de rotación en sentido antihorario (cables blanco y negro): cable al positivo, negro a negativo pad blanco.
Te recomiendo acortar los cables expuestos de los motores al máximo, 1 mm para que accidentalmente no cortocircuito en la salida del motor. Generalmente vienen con 2 mm expuesto.
armar el marco, y todo eso... configurar e ir volar :)
... a menos que...
... desea FPV...

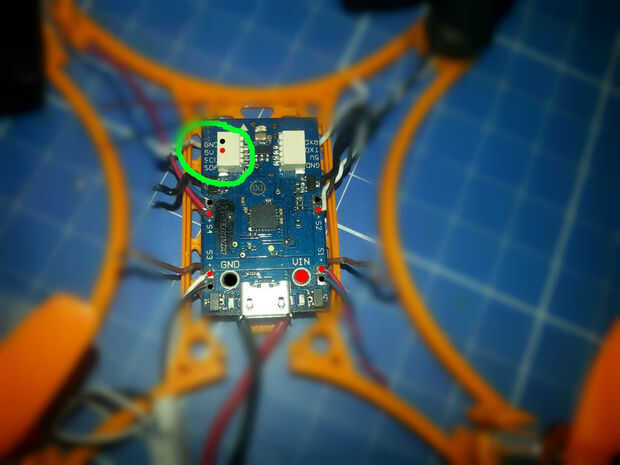

Una de las ventajas de este FC es que tiene una salida de 5V regulada y filtrada. El conector en un círculo verde es el conector que vamos a usar para alimentar la cámara y vTX. El conector que utiliza para conectar es rescatado de un viejo cuaderno de un ventilador. Francamente no sé cuál es el nombre del conector. Es por eso también se incluye un cable separado para alimentar directamente de otra batería. Si va a alimentar de la misma batería, se tiene que Compro así que colocar un chip intensificar regulador entre la batería y vTX. Si conectas la vTX directamente a la pila que alimenta FC, tendrás estática, desde cepillados motores emiten mucho ruido.

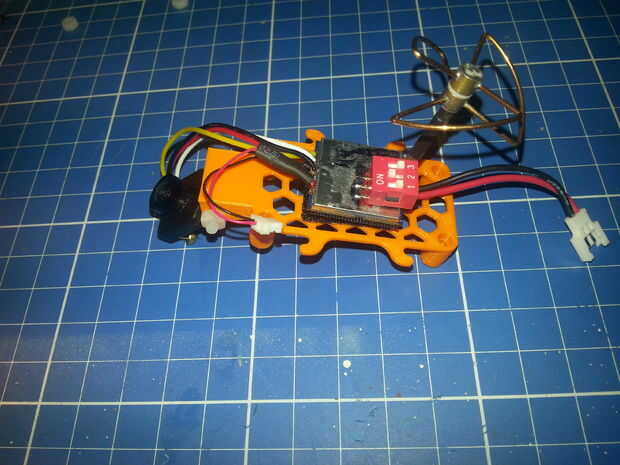

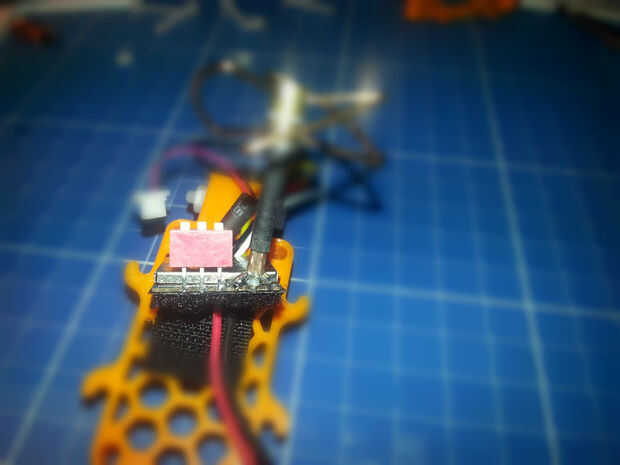

El dip switch se utiliza para cambiar la frecuencia de en que transmisión. A la soldadura como su en la fotografía. Es muy fácil. tres pernos de CS1, CS2 y CS3 y los otros tres pernos, directamente a la placa metálica.

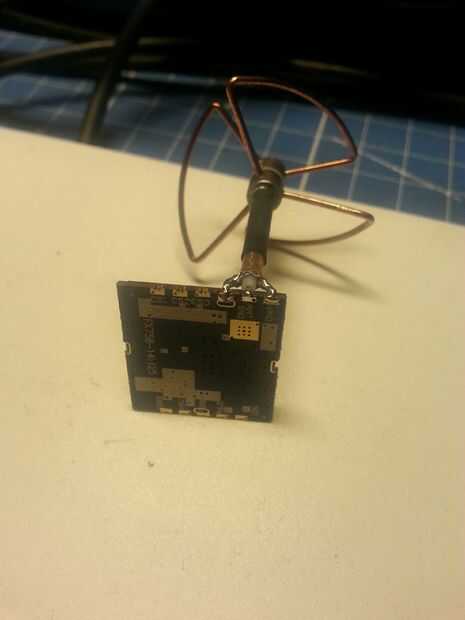

Me acortó la antena, quitar el aislamiento en el escudo alrededor de 5 mm, dividido en dos y alrededor de 1mm de centro. Yo había soldado al medio para almohadilla de hormiga y dos motivos para cojines de suelo adyacente. La razón para el uso de dos cojines de suelo es que da cierta robustez a la antena en caso de accidente.

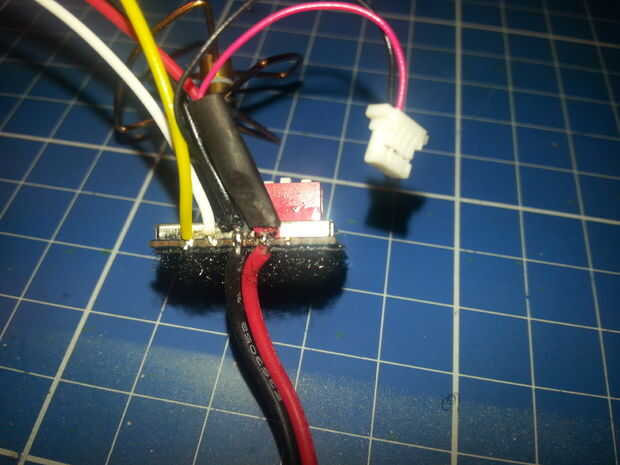

De la cámara, el cable amarillo es vídeo, y va a "VIN" (a diferencia de la FC, donde significa tensión en, aquí significa Video en). el cable blanco es audio, que puede conectarse a A6.5 pad, o se puede quitar en conjunto. los cables rojo y negro son, como siempre, los cables de positivo y negativo. me torcí en ambos conductores de alimentación para la vTX y los cables de alimentación para la cámara, porque era más fácil de soldar. todo rojo en un montón, luego de la soldadura a + cojín cojín de 5V, los All blacks en un manojo y soldadura para cualquier toma de tierra. Consulte el cuadro en LDM, como aquí ya tengo Velcro pegado ya a la vTX.
ADVERTENCIA 2: No conecte la batería al FPV y el conector a la FC.
PS. no importa el marco de la "roto". Tuve que improvisar y cortar la parte de la estructura, ya que quería que más bajo perfil posible, y no quiero usar cinta adhesiva, o cualquier otra solución permanente. En el futuro planeo en el diseño de mi propio marco alrededor de este particular FC, y cuando eso ocurre, este instructable se actualizará.
