Quadcóptero (quadrirotor) barato, fuerte, de 1 hora (3 / 11 paso)

Paso 3: El montaje de los brazos y el entramado

Corta los brazos

Corta los brazos a la medida (abajo) y marca el centro del brazo largo.

-2 brazos, 12 pulgadas
-1 brazo, 24,75 pulgadas

Conecta los brazos

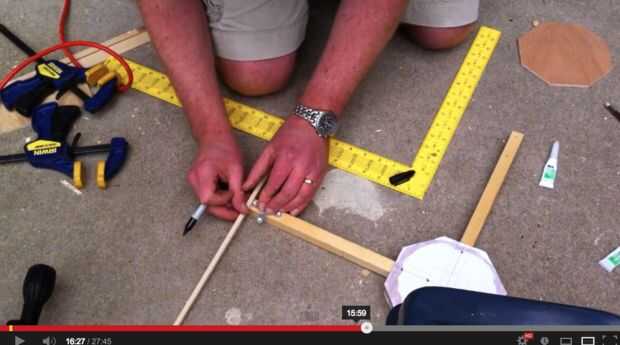

Coloca los brazos en sus lugares sobre la plantilla en la placa central. Asegúrate de todo se dónde bien y pega todo en su lugar.

Pega la placa central superior encima de los brazos, papel hacia arriba, alineada con la placa inferior central.

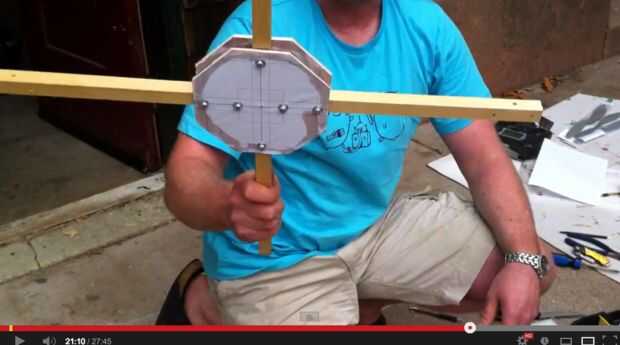

Pon agujeros en las placas y en los brazos como se indica. Sujeta los brazos a las placas centrales con pernos.

Taladra el soporte de motor y el equipamiento del tren de aterrizaje

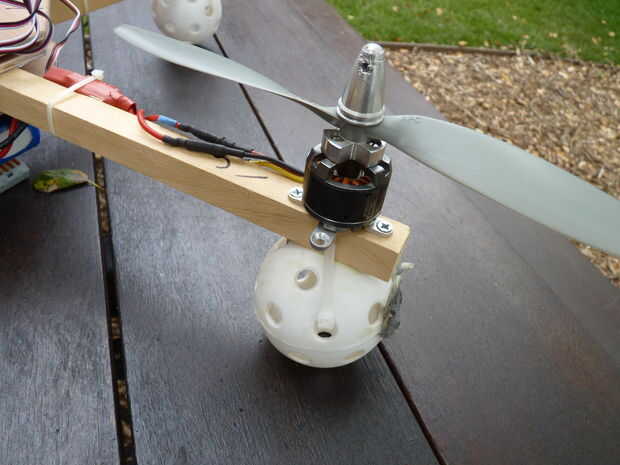

Ahora estamos parásitos para poner los agujeros en el soporte de motor. Deja un espacio de 3/8 '' pulgadas en el extremo del brazo (medimos esta distancia con un trozo de madera), y marca los dos agujeros del soporte de motor, utilizando un soporte de motor como plantilla. Estos taladra a través del brazo.

Taladra un agujero horizontal a medio camino entre los dos agujeros del soporte de motor. Este será para el tren de aterrizaje.
