¿Paso 2: Vamos a intentar leer que Cap otra vez, será?

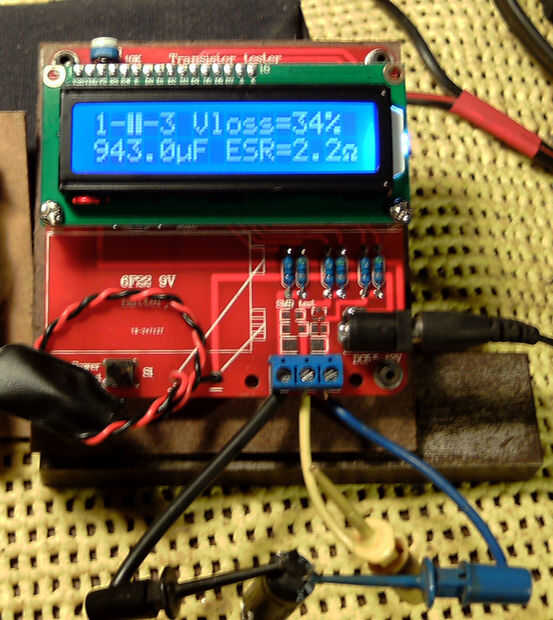

En esta imagen he volteado la tapa alrededor de los clips de prueba y leerlo otra vez. Ahora está subiendo como un condensador, y podemos ver las lecturas relacionadas con capacitancia también. Tomemos un momento para descifrar las lecturas que del medidor está mostrando ahora.
Ver la lectura a través de nosotros; 1-|| -Vloss 3 = 34%
En la siguiente línea se demuestra; 943ΜF ESR = 2.2Ω
1-|| -3 son los puntos de prueba en que el medidor ha encontrado un componente
Vloss es la cantidad de voltaje que el medidor ha medida que el condensador ha perdido.
943μF es la capacitancia que el medidor ha medida del condensador. 943 micro faradios.
ESR = 2.2Ω es la resistencia de serie equivalente medido (ESR) del dispositivo bajo prueba.
Bueno, os preguntaréis, ¿por qué es esto tan malo? Para comenzar con es un condensador de 200μF 2, por lo 943μF no es incluso cerca de su capacidad de marcado. Pero eso no es lo peor de él. Una pérdida de voltaje del 34% es terrible! Esta parte es escaparse electricidad como un tamiz. Que es no los condensadores se suponen hacerlo en todos. Al contrario de hecho. Los condensadores se suponen que son capaces de almacenar electricidad. Se supone que tienen la capacidad de almacenar una carga eléctrica. De ahí su nombre. La medición de ESR es bastante mala también, pero no casi como fuera de las especificaciones como el Vloss.
Hay mucho que hablar acerca de ESR, así que si usted está interesado en le sugiere que navega por la web para obtener más información sobre este tema.
