Paso 1: Lo básico de protoboard
Breadboards son una herramienta eléctrica utilizada para pruebas de circuitos y prototipos. Son increíblemente útiles cuando se conectan componentes juntos por primera vez y en un presupuesto bajo. Sin soldadura requerido!
Un protoboard se compone de filas y columnas de las conexiones eléctricas:

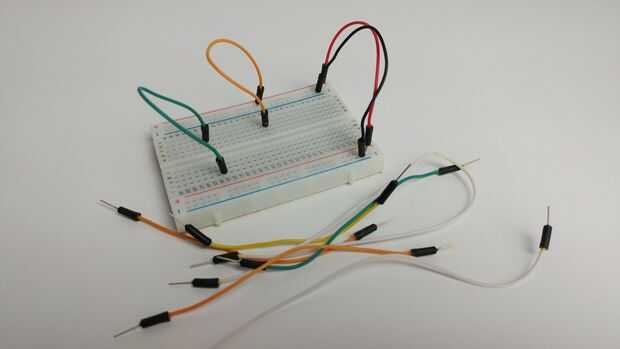

- Las filas de dos y dos filas de fondo realizan horizontalmente. Ya que suministran un voltaje DC constante, puede ser llamados 'rieles de tensión'. Esto significa que cada agujero en fila está conectado eléctricamente entre sí. Estas filas no están conectadas a ninguna otra fila. Esto se demuestra por las líneas rojas y negras en las dos filas superiores. El cable negro se conecta a sí mismo a través de la placa. Así que es el cable rojo en la tapa de segunda fila.
- La sección central de la protoboard, filas A hasta la J, conducta verticalmente. Esto significa que todos los agujeros en una sola columna es eléctricamente conectados entre sí. Las columnas no están conectadas a cualquier otra columna. Otra distinción importante es que A-E las filas no están conectadas a F-J. Esto es útil porque a veces queremos poner un componente que tiene pines en la parte superior e inferior que no Supongamos que conectarse directamente.

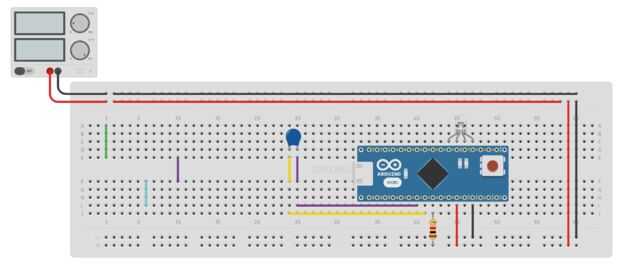

Ver la segunda foto para ver ejemplos de conexiones:
- Se conecta a1 a E1. Esto es una conexión inútil puesto que la columna se realiza verticalmente.
- E10 a F10 es una conexión útil porque puentes filas A E a filas F-J.
- E24 a F24 se conecta de J24 para J41 que se conecta al pin del Arduino A4.
- Pin de 5V de Arduino está conectado en el riel de 5V (en segundo lugar hacia abajo). Este carril de 5V se conecta por el cable rojo a la derecha, en el riel de 5V rojo en la parte superior de tablero.
- Cada pin del LED está conectado a un pin diferente en el Arduino.
Prácticas de buena protoboard:
- Utilice cables negros cuando se conecta algo a GND (-) y cables rojos al conectar algo en el riel de voltaje positivo (+). Mientras que todos los cables de color funcionan del mismo modo, es común para el rojo representa el positivo y negro para negativo.
- Circuitos de Autodesk le permite doblar alambres. Hacer uso de ello para que los cables no se solapan. Esto ayuda a la visualización y resolución de problemas del circuito. Para más información: Flexible cables en circuitos de Autodesk
- Conecte la fuente de alimentación a los carriles de la energía. Se trata de los dos primeros y dos filas de abajo respectivamente. Asegúrese de conectar los cables positivos y negativos a su fila correspondiente en la protoboard (denotado por el - y + símbolo).
