Paso 3: condensadores
Los condensadores son otro elemento muy útil utilizado en circuitos. Mientras que puede ser complicados y utilizados para muchos diversos propósitos, nos centraremos en los principales usos y aplicaciones.

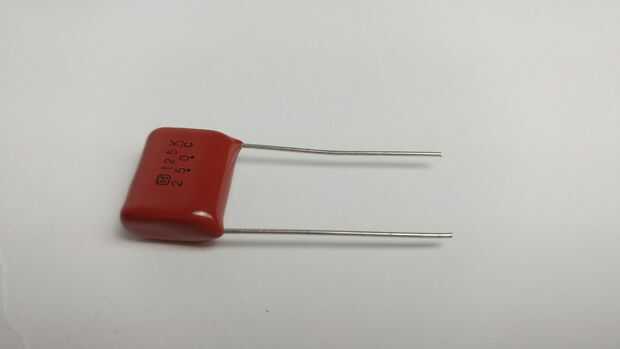

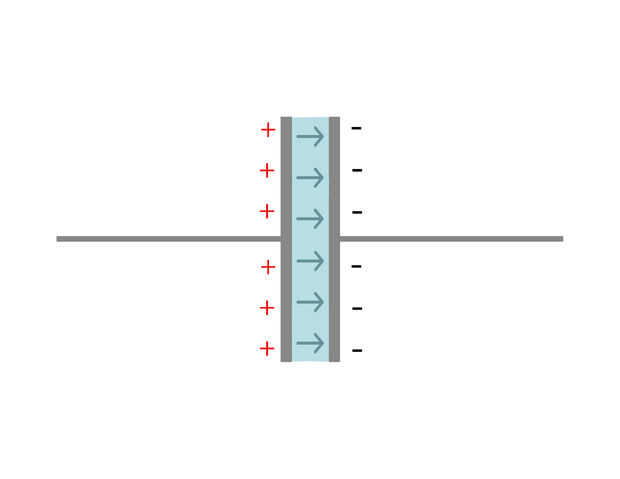

Comenzar haciendo referencia a la segunda foto. Un condensador puede considerarse como dos piezas de material conductor que están muy juntas pero sin tocar. Las dos placas están separadas por un material dieléctrico. Dieléctrico significa no realizar. Ya que no existe ningún camino conductor entre las dos placas, corriente directa (DC) no puede fluir a través del dispositivo. En cambio, carga se acumula en un lado de la placa que causa la carga opuesta en el otro lado. Esto puede parecer familiar porque una batería también tiene un extremo positivo y otro extremo que es negativo. Un condensador puede sostener carga; Puede contener una pequeña cantidad de potencia y energía. Su capacitancia se mide en faradios.
Para obtener un condensador con carga, es necesario que cargue para arriba. Esto se hace proporcionando corriente continua. Con el tiempo se carga. Llegará a un punto donde no puede hacer ningún cargo más. Si fuera corto el cable positivo y negativo, ves el voltaje disminuye rápidamente. Esto descarga un condensador.

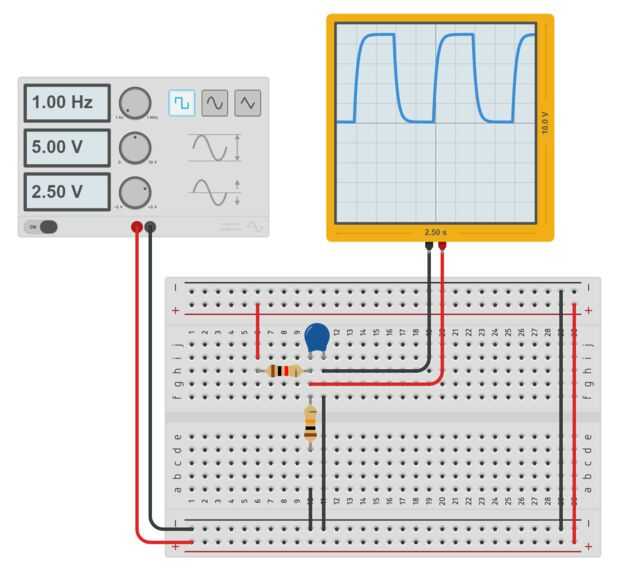

La última foto muestra el voltaje a través de un capacitor cuando se carga y se descarga continuamente.

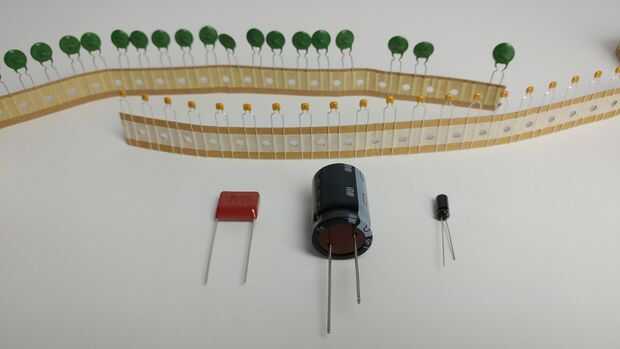

Los condensadores vienen es varios tipos y tamaños. Los dos tipos principales son de cerámica y electrolíticos. Condensadores de cerámica son pequeños en tamaño y no tienen mucha carga. No son polarizadas pero. Esto significa que no importa la dirección del dispositivo. Por otro lado los condensadores electrolíticos están polarizados. Tienes que tener cuidado de colocar el cable negativo en el carril de tierra. Condensadores electrolíticos tienden a tener una mayor capacidad y pueden aceptar voltajes más altos. Tenga cuidado al elegir un condensador que puede manejar la tensión que usted planea usar.

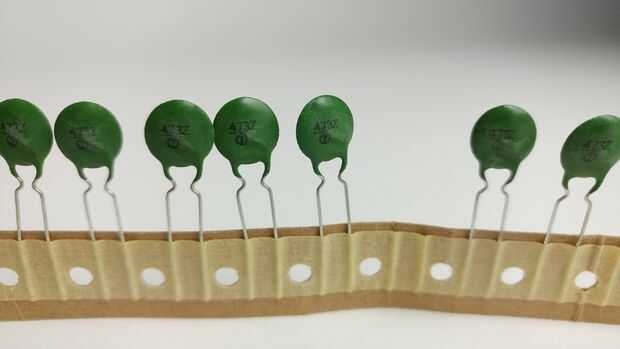

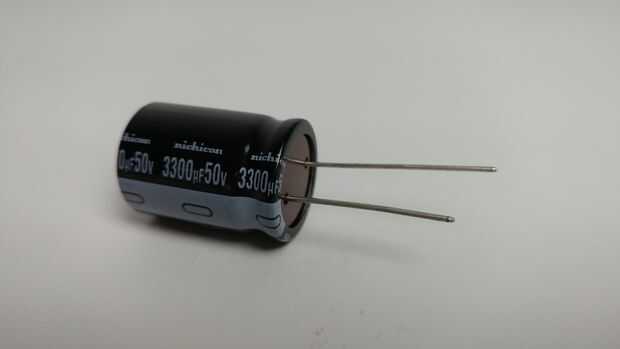

Leer el valor de capacitancia de un condensador electrolítico es fácil porque generalmente está escrito en el dispositivo (junto con el valor de la tensión). Leer el valor de capacitancia de cerámica 'tapa' es más difícil. Generalmente hay tres números en el dispositivo. Los dos primeros son el valor sin la magnitud. La tercera proviene de la orden de la magnitud de un pico faradio o 10^(-12) faradios. Su múltiplo de 10 de un pico faradio. Si el tercer número era de 6, eso significa que la magnitud sería 10^(-6). Por lo tanto el número 476 es 47 faradios nano o 47*10^(-6).
Nota: pico = 10^(-12), nano = 10^(-9), micro = 10^(-6), milli = 10^(-3). 1 faradio es una gran capacitancia. Nano faradios, o condensadores del faradio de 10^(-9) son bastante comunes. 22 condensadores micro faradio o 10^(-6) se utilizan a menudo para desacoplar.
Los condensadores son útiles por muchas razones:
- Disociación: Este medio es puede ayudar a suavizar un riel de voltaje (un carril es otra forma de decir, una línea de voltaje). Colocar un condensador entre el carril positivo y el negativo carril, y el condensador en actuar o liso, cualquier picos (negativos o positivos). Esta es una herramienta increíblemente útil. Siempre es una buena idea colocar 'condensadores de desacoplamiento' sobre los rieles de voltaje.
- Filtrado: Es similar a la idea de disociación, sino más bien orientado a cambio de una señal en lugar de un riel de voltaje. Que usted tiene una señal eléctrica cambia. Combina un condensador, resistor o inductor (lo conseguiremos) y puede suavizar una señal de que está cambiando. Dependiendo de la configuración puede filtrar hacia fuera de alta frecuencia señales (cambia mucho), aka sólo deja pasar la señal de baja frecuencia (cambia lentamente), o visa versa.
- Como se mencionó anteriormente, los condensadores pueden utilizarse para sostener la carga. Dicho esto, sólo pueden soportar carga por un período muy corto de tiempo. Esto probablemente no es un reemplazo para una batería de gran. Progreso tecnológico puede algún día nos proporciona los condensadores que reemplacen las baterías.
Utilizar estas
para calcular la capacitancia cuando se ponen condensadores en serie y en paralelo.
Presione el botón en la simulación para experimentar con la carga y descarga de un condensador. Mantenga el botón presionado por alrededor de un segundo antes de soltar. Mientras el botón esté presionado, el condensador se está cargando. Cuando no se ha presionado el botón, el condensador se está descargando.
