Paso 4: diodos

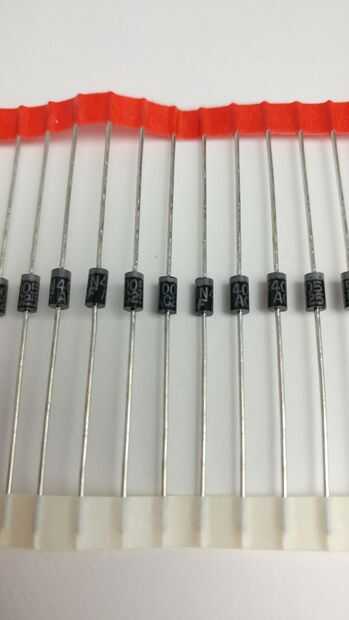

Los diodos son un dispositivo de circuito muy simple pero versátil. Sólo permiten actuales para fluir en una dirección. Un diodo viene como un pequeño paquete negro con puntas de ambos extremos. Uno de los extremos del paquete negro tendrá una línea gris que corre alrededor de él. Sólo se permitirá la corriente fluya hacia esta línea gris. Diodos tienen un voltaje gota, normalmente alrededor de 0,7 voltios. Esto significa que si pones un diodo en el circuito, al final hacia la línea gris 0,7 voltios menos de lo que usted comenzó con. Esto es algo a tener en cuenta.

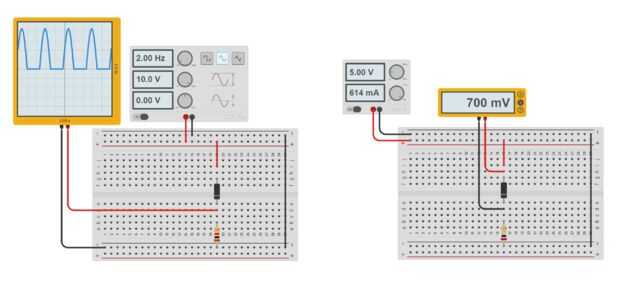

La última foto muestra lo que hace un diodo a una onda sinusoidal, una señal de que va el positivo y negativo continuamente. El osciloscopio muestra que el diodo sólo permite que la corriente positiva pasar y consigue cortar la parte negativa.
