Paso 5: inductores

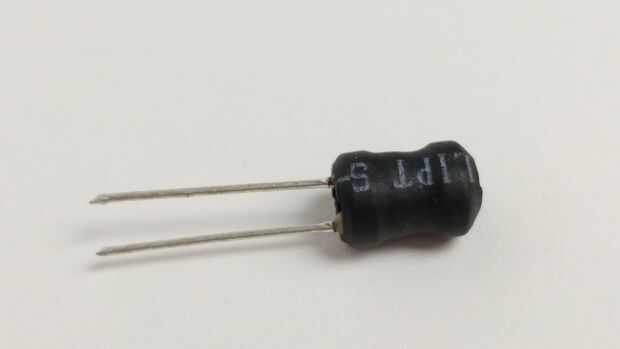

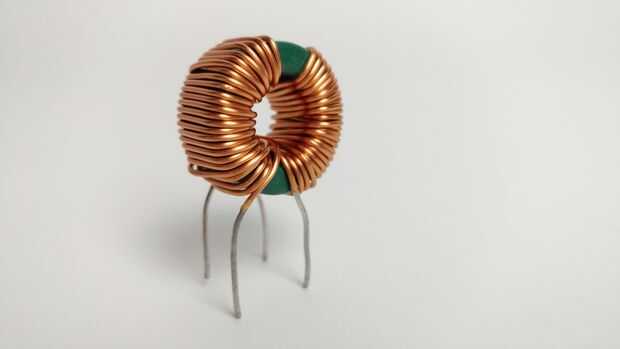

Inductores, otro componente eléctrico importante, resiste cambios en corriente. Por mientras los condensadores como suavizar la tensión, inductores resisten cambios en corriente. Son esencialmente una bobina de alambre. Cuando la corriente pasa a través de esta bobina de alambre, se crea un campo magnético. Este campo magnético contiene energía y cuando la corriente que pasa a través de los cambios de alambre, el campo magnético induce corriente para tratar de contrarrestar este cambio. ¿Qué significa en términos sencillos? Si hay un espiga/un cambio positivo en la corriente, el inductor inducirá un voltaje negativo para tratar de contrarrestar este cambio actual. ¿Por qué un voltaje negativo y no una corriente negativa? El voltaje negativo a su vez causará una corriente negativa que intenta contrarrestar el aumento de corriente positiva. Si hay punto negativo en la corriente, el inductor creará un punto positivo. La inductancia se mide en Henrios.

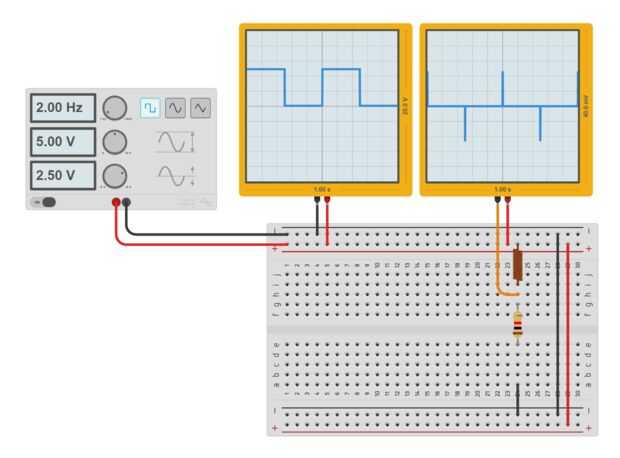

La última foto muestra lo que ocurre a un inductor cuando su alimenta una onda cuadrada (ver el primer osciloscopio para ver lo que una onda cuadrada es). El osciloscopio de segunda muestra el voltaje en el inductor. Los picos negativos corresponden a cuando la onda cuadrada pasa de 0V a 5V. Los picos positivos corresponden a cuando la onda cuadrada de 5V a 0V. Se trata de los intentos de inductores para contrarrestar los cambios de la onda cuadrada.
Inductores en suma de la serie. Así que si pones dos inductores de micro henry 10 en serie, la inductancia equivalente es 20 micro Henrios. Utilice esta
para calcular la inductancia en paralelo y en serie.
