¡ Qué sombrero tonto! (5 / 6 paso)

Paso 5: Funcionamiento electrónico

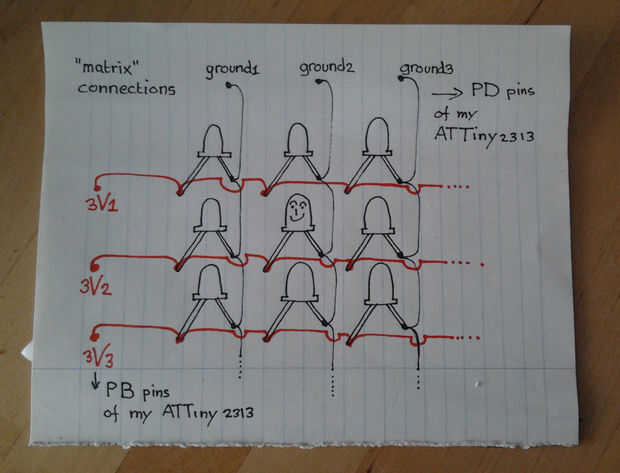

Utiliza la configuración de matriz de LED, que se hace varios grupos de LED con un separado "GND" y conectarse a los miembros del grupo según su posición en el grupo V. Para obtener una matriz. (Cuadrado formado por tiras de cobre y el LED conectado entre las tiras).

El GND está conectados a los pines de la PD en el Attiny2313, el V está conectado a los pines de PB.

Mantener la tensión baja (3-4V) para que no necesito resistencias.

Programación
Usted necesita una secuencia de comandos de matriz básica, mayoría de las veces que tengo que mirar el que patillas es grupo. Después de eso es tu imaginación en lo que los patrones de estos LED debe parpadear.
Usted puede comenzar con mi script:

https://github.com/contrechoc/ledMatrix

descomprimir y encontrará un Makefile y uno Main.c

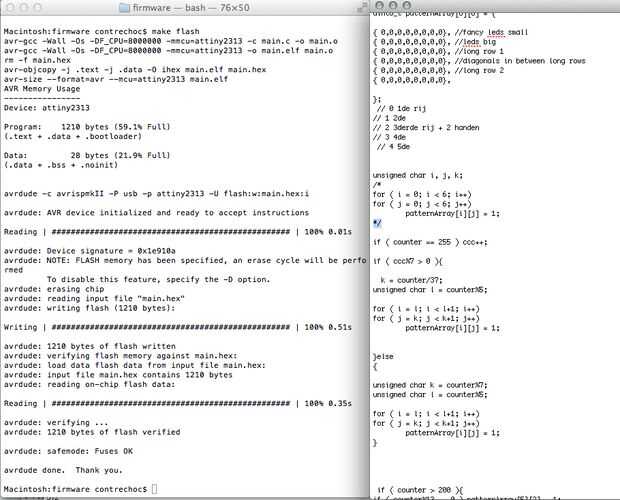

en la ventana de terminal vaya a esta carpeta y usar los comandos:
hacer flash
para hacer el necesario hexagonal archivos y flash para el Attiny2313
fusibles:
Use este comando:
AVRDUDE - c avrispmkII -P usb -p attiny2313 - U hfuse:w:0xdf:m - U lfuse:w:0xff:m
(tenga cuidado, fusibles mal pueden inutilizar el chip!)
