Paso 2: Conectar el cable

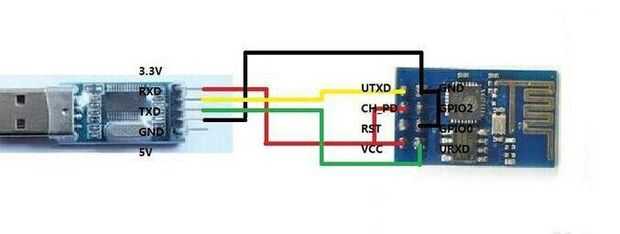

Entre el módulo de USB2TTL y ESP8266
Comentario de ESP8266-01 USB2TTL
VCC 3.3V
GND GND
CH_PD 3.3V agregar resistencia de 20-100 para secure(optional)
GPIO0 GND añadir switch aquí. GPIO0 conectado a GND significa listo para actualizar el firmware; GPIO0 flotante significa listo para funcionar; RX TX TX RX
Entre ESP8266 y SDS011/SDS018/SDS021
ESP8266 SDS011/SDS018/SDS021 comentario
RXD TXD agregar resistencia de 20-100 para secure(optional) GND GND
Entre USB2TTL y SDS011/SDS018/SDS021
ESP8266 USB2TTL comentario
5V 5V
GND GND
